Обзор системы

Рейки ввода-вывода могут быть построены без интерфейсных модулей или с интерфейсными модулями IM03U.

Модули на рейках объединены параллельной резервированной внутренней шиной RS485 с Modbus RTU.

Шина формируется специальными шинными соединителями, к которой модули подключаются через разъём, расположенный в задней части модуля. Параллельная шина не разрывается при снятии модуля с рейки, при установке модуля на рейку в запитанном или обесточенном состоянии обмен по шине не нарушается. Модули могут устанавливаться на шину без отключения питания, то есть может осуществляться «горячая замена» модулей. Наличие резервированной шины позволяет организовать опрос модулей по любой из двух шин RS485 или одновременно по двум шинам. Опрос могут осуществлять, например, резервированные контроллеры.

Пример Рейки ввода-вывода ALDAN A1-M

Рейки могут состоять:

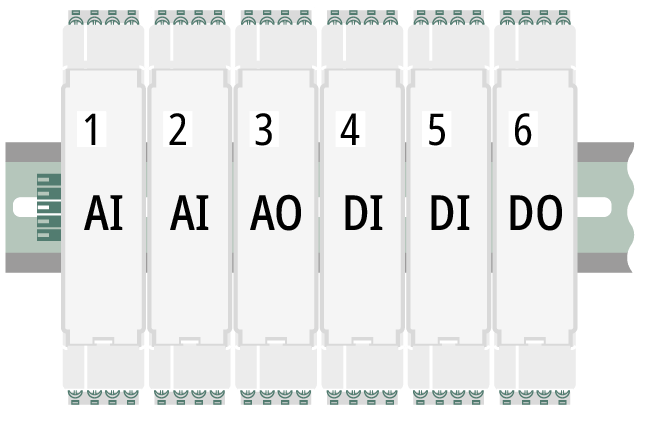

• из модулей ввода и вывода или модулей мультиплекторов HART, без интерфейсных модулей;

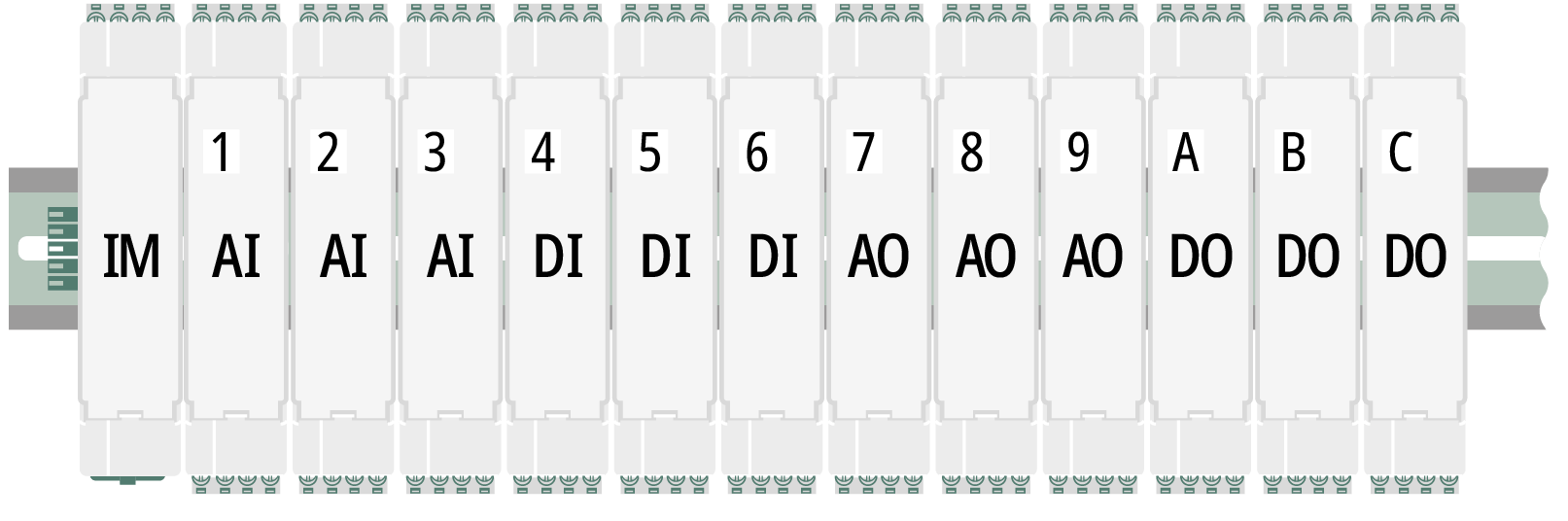

• из одного или двух интерфейсных модулей IM03U и до двенадцати модулей ввода/вывода или модулей мультиплекторов HART.

Модули IM03U позволяют организовать рейку с модулями ввода/вывода или с модулями мультиплекторами, которая может использоваться в составе станций ввода-вывода.

Кроме того, эта рейка может быть подключена к ПК по USB, что позволяет создавать простые системы сбора данных без применения контроллеров. При этом ПК будет обращаться к каждому модулю как к отдельному устройству.

Модули IM03U предоставляют интерфейс USB для подключения к ним следующих реек с IM03U, таким образом, к одному интерфейсу USB ПК можно подключить до пяти реек с IM03U.

Для работы модуля IM03U не требуется формирование и загрузка какого-либо файла конфигурации, достаточно наличие драйвера в операционной системе компьютера или контроллера.

Станции ввода-вывода строятся на основе интерфейсных модулей IM02E2.

Станция ввода-вывода является для вышестоящей системы единым устройством, рейка набором устройств, к которым нужно обращаться индивидуально по их адресу.

Пример Рейки ввода-вывода ALDAN A1-M

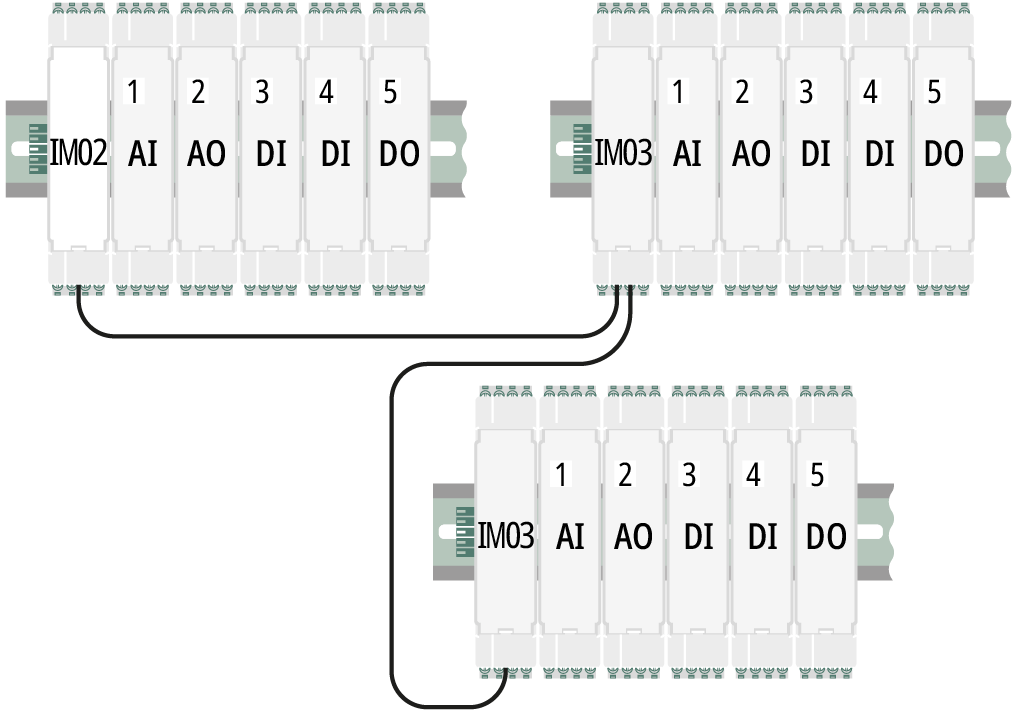

Станции ввода-вывода ALDAN A1-M включают от одной до трёх реек содержащих интерфейсные модули и модули ввода/вывода или модули мультиплексоры HART.

Первая рейка станции формируется на основе IM02E2. Для подключения к станции второй и третьей рейки расширения используются интерфейсные модули IM03U.

Станции ввода-вывода подключаются к вышестоящим системам по RS485 или по Ethernet.

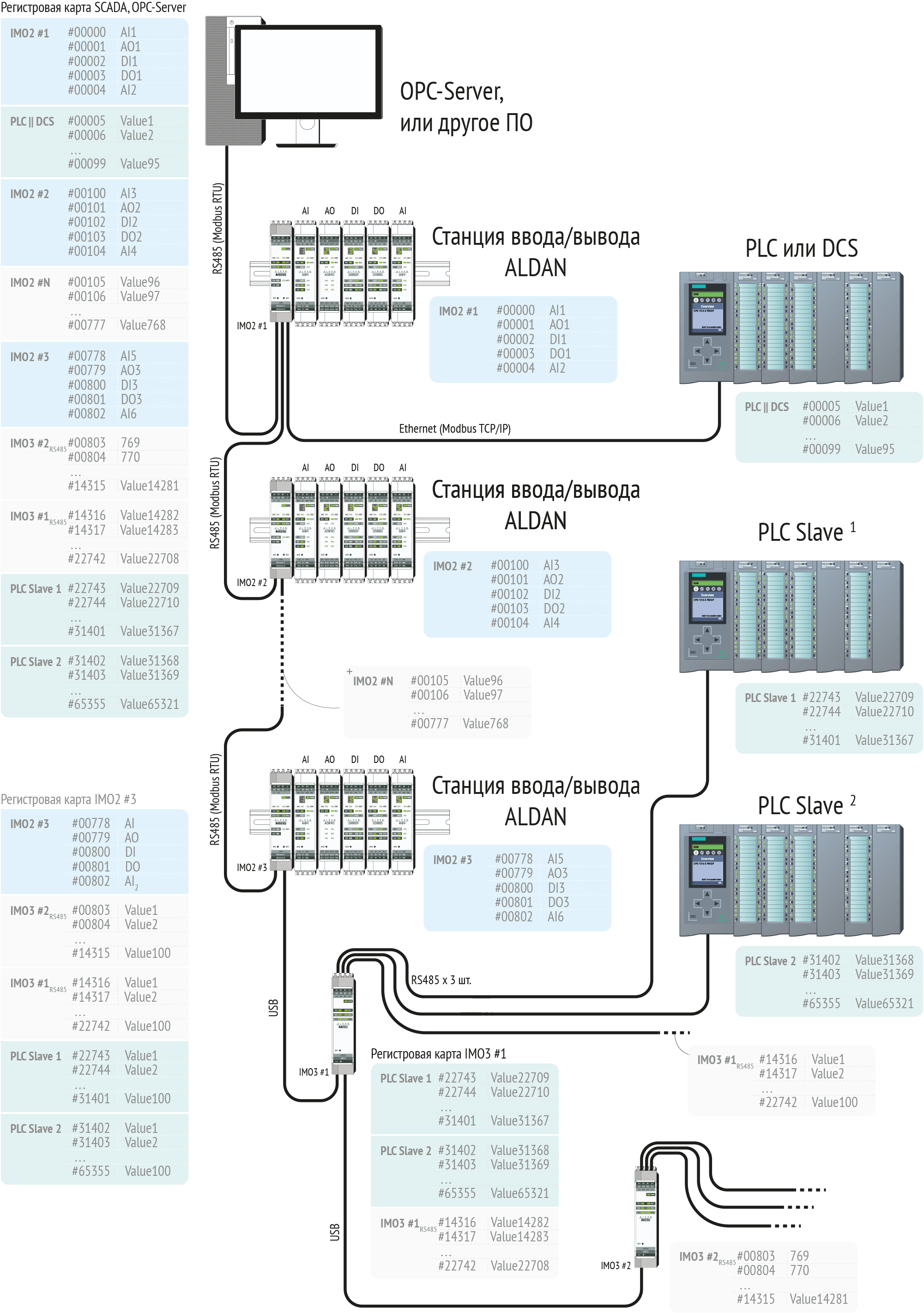

Модулям назначаются адреса от 0x01 (1) до 0x0C (12) в соответствии с местами их установки на рейке слева направо.

Подключение к станциям ввода-вывода и к рейкам с модулями ввода/вывода может осуществляться по интерфейсам: Ethernet, RS485, USB, Modbus RTU, Modbus TCP

Для работы станции ввода-вывода ALDAN A1-M требуется формирование файла конфигурации. Файл конфигурации формируется в ПО «АЛДАН конфигуратор» и записывается в IM02E2 через интерфейс Ethernet.
