Модуль интерфейсный ALDAN A1-M IM02E2



2 х Ethernet, 2 x RS-485, USB 2.0

Модули интерфейсные ALDAN A1-M-IM02-20A0A (IM02E2) предназначены для построения станций распределённого ввода-вывода на основе модулей ALDAN и стороннего оборудования, организации независимых каналов связи по интерфейсам RS-485, USB 2.0, Ethernet и WiFi.


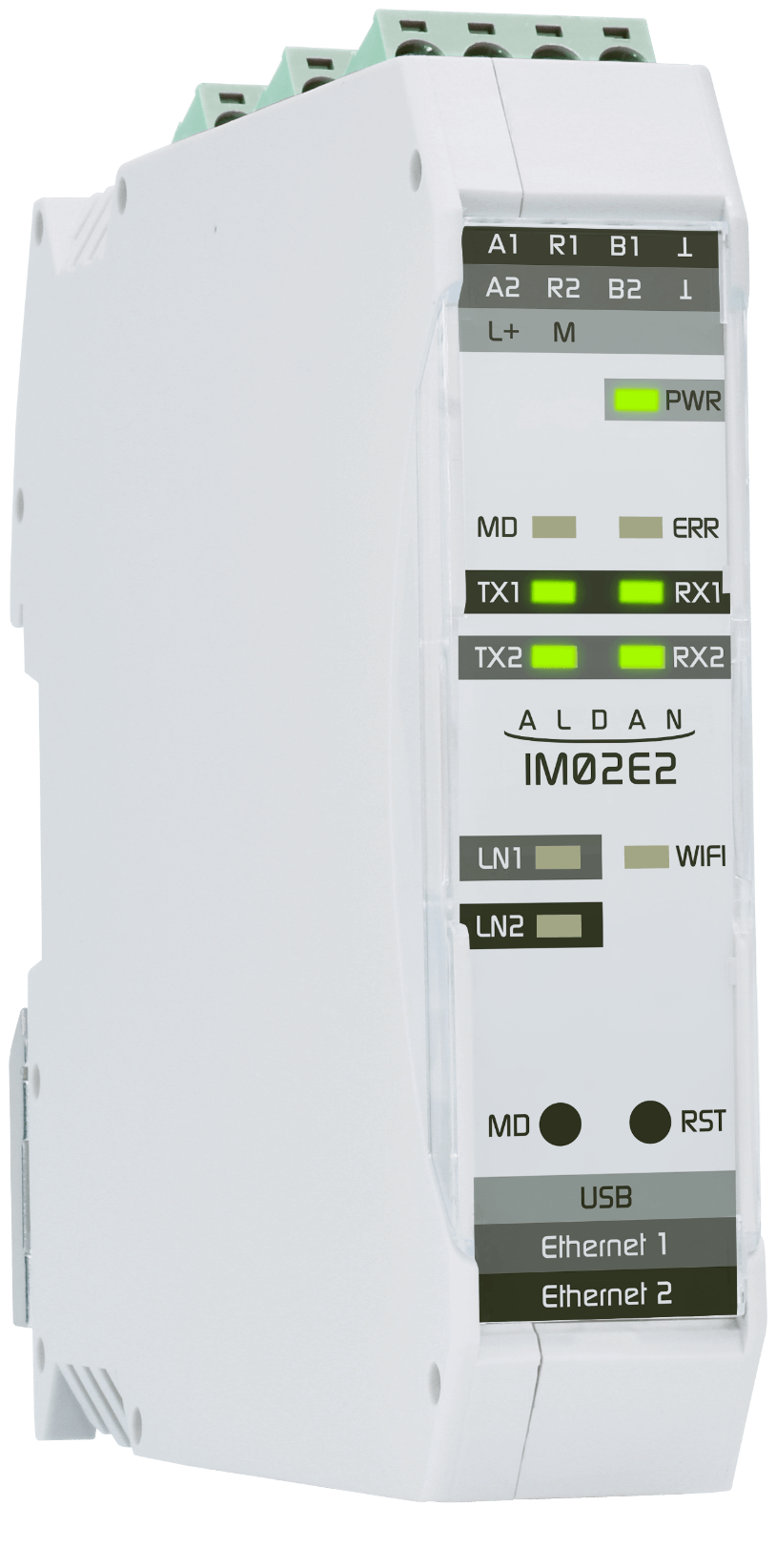

IM02E2
Файлы для скачивания:

Особенности конструкции

Станция распределённого ввода-вывода ALDAN A1-M на основе IM02E2 может содержать одну рейку или до трёх реек в расширенной конфигурации. В случае если станция состоит из одной рейки она включает один (или два в резервированной конфигурации) модуль IM02E2 и до двенадцати модулей ввода/вывода ALDAN A1-M.

Расширенный вариант станции распределённого ввода-вывода может содержать до трёх реек: одна рейка на основе IM02E2 и до двух реек на основе модулей IM03U подключаемых к IM02E2 по интерфейсу USB.

Модуль IM02E2 может применяться для обмена с модулями ввода/вывода на рейках станции или со сторонними ведомыми устройствами по протоколу Modbus RTU с предоставлением доступа вышестоящей системе по протоколу Modbus TCP. Кроме того, может использоваться в качестве шлюза Modbus TCP в Modbus RTU.

Вышестоящая система, например, ПЛК осуществляет обмен данными с модулем IM02E2 по протоколу Modbus TCP по интерфейсу Ethernet или по протоколу Modbus RTU по интерфейсу RS485.

Для работы станции ALDAN A1-M требуется формирование файла конфигурации. Файл конфигурации формируется в конфигураторе ALDAN и записывается в IM02E2 через интерфейс Ethernet.

Комплектация: модуль ALDAN A1-M-IM02E2, шинный соединитель FBUS5, паспорт, ЛТД.

Световая индикация

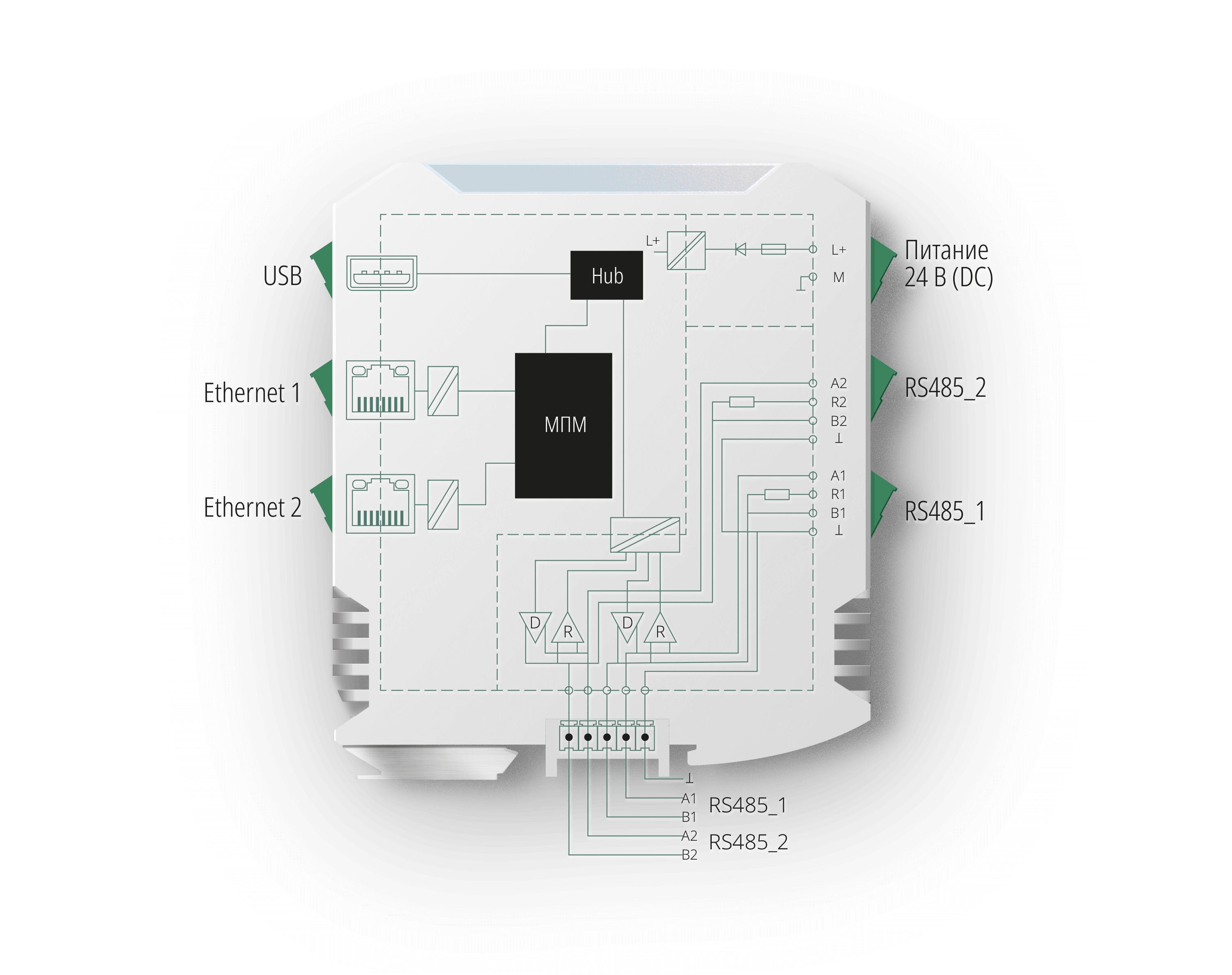

Схема подключения

Технические данные

Номинальное напряжение питания
24 В постоянного тока
Допустимый диапазон напряжения питания
10,2…28,8 В постоянного тока
Максимальная длительность прерывания напряжения питания
Время буферизации не менее 70 мс, при напряжении питания 24 В. При снижении напряжения питания время буферизации уменьшается
Резервное электропитание запоминающих устройств
Часы реального времени (RTC) не менее 5 дней
Защита от обратной полярности
Да
Потребляемая мощность, не более
2,5 Вт при напряжении питания 24 В
9 Вт при напряжении питания 24 В
Ограничение нарастания входного тока питания при включении
Да, 0,9 А (для артикула A1-M-IM02-20A0B)
Интерфейсы
2xRS-485, 2xEthernet, USB 2.0, Wi-Fi
Скорость обмена по интерфейсам RS-485
До 3 Мбит/с
USB 2.0
Разъём Type-A, Host
Ethernet
Разъём 8P8C (RJ45), IEEE 802.3 10/100 Мбит/с
Протоколы
Modbus-RTU, Modbus-TCP
Wi-Fi
802.11b/g/n
Среднее время наработки между отказами по SN29500, лет
48
Рабочая температура
-45 °C ~ +55 °C при монтаже на горизонтальной рейке
Относительная влажность
10% ~ 95%, без конденсации влаги
Атмосферное давление
80 ~ 106 кПа
Температура хранения
-50 °C ~ +65 °C без воздействия прямых солнечных лучей
Степень загрязнения
2
Размер Ш×В×Г
23×114,2×99,5 мм (без блоков зажимов)
23×114,2×103,7 мм (с блоками зажимов)
Уровень защиты
IP 20

Гальваническая изоляция

Между интерфейсами RS-485
Нет
Между питанием и интерфейсами RS-485
Есть
Между питанием и внутренней частью
Есть
Между интерфейсами RS-485 и внутренней частью
Есть
Электрическая прочность изоляции
1500 В
Электрическая прочность изоляции интерфейса Ethernet
1500 В

Характеристики зажимов

Возможность установки на разъем
Да
Номинальный ток IN
8 A
Номинальное сечение
2,5 мм²
Момент затяжки
0,4 Нм
Сечение жесткого проводника мин.
0,2 мм²
Сечение жесткого проводника макс.
2,5 мм²
Сечение гибкого проводника мин.
0,2 мм²
Сечение гибкого проводника макс.
2,5 мм²

Заказные номера

ALDAN A1-M-IM02-20A0A
Модуль IM02E2, организация станции,
2xEthernet 10/100 Мбит, 2xRS485 с общей
гальванической изоляцией, USB Host, питание =24 В
