Конфигуратор АЛДАН

«Конфигуратор АЛДАН» — это кроссплатформенное программное обеспечение, разработанное для операционных систем Windows и Linux. Оно предназначено для настройки модулей, конфигурирования реек и станций ввода/вывода и их диагностики.

Использование ПО на этапах проектирования, выполнения пусконаладочных работ, эксплуатации обслуживания автоматизированных систем на базе станций ввода/вывода ALDAN A1-M позволяет существенно сократить трудоемкость этих работ и минимизировать вероятность ошибок.

Интерфейс программы реализован в виде интуитивно-понятного конструктора проектов с использованием технологии Drag and Drop и позволяет собирать необходимую конфигурацию оборудования из элементов библиотеки, гибко настраивать каждый модуль и получать информацию о состоянии подключенных реек в режиме реального времени.

Конфигуратор позволяет добавлять в состав станций ALDAN A1-M внешние Modbus устройства сторонних производителей и настраивать обмен данными.

Режим «Модуль»

В режиме "Модуль" приложение подключается к модулю ввода/вывода через интерфейсный модуль IM03 или другой преобразователь USB / RS485.

Для всех модулей возможна настройка Modbus адреса, характеристик шины: скорость, четность, количество битов данных и стоп битов, порядка следования для кодирования чисел с плавающей точкой, просмотр информации о подключенном модуле: тип, заказной номер, версия ПО.

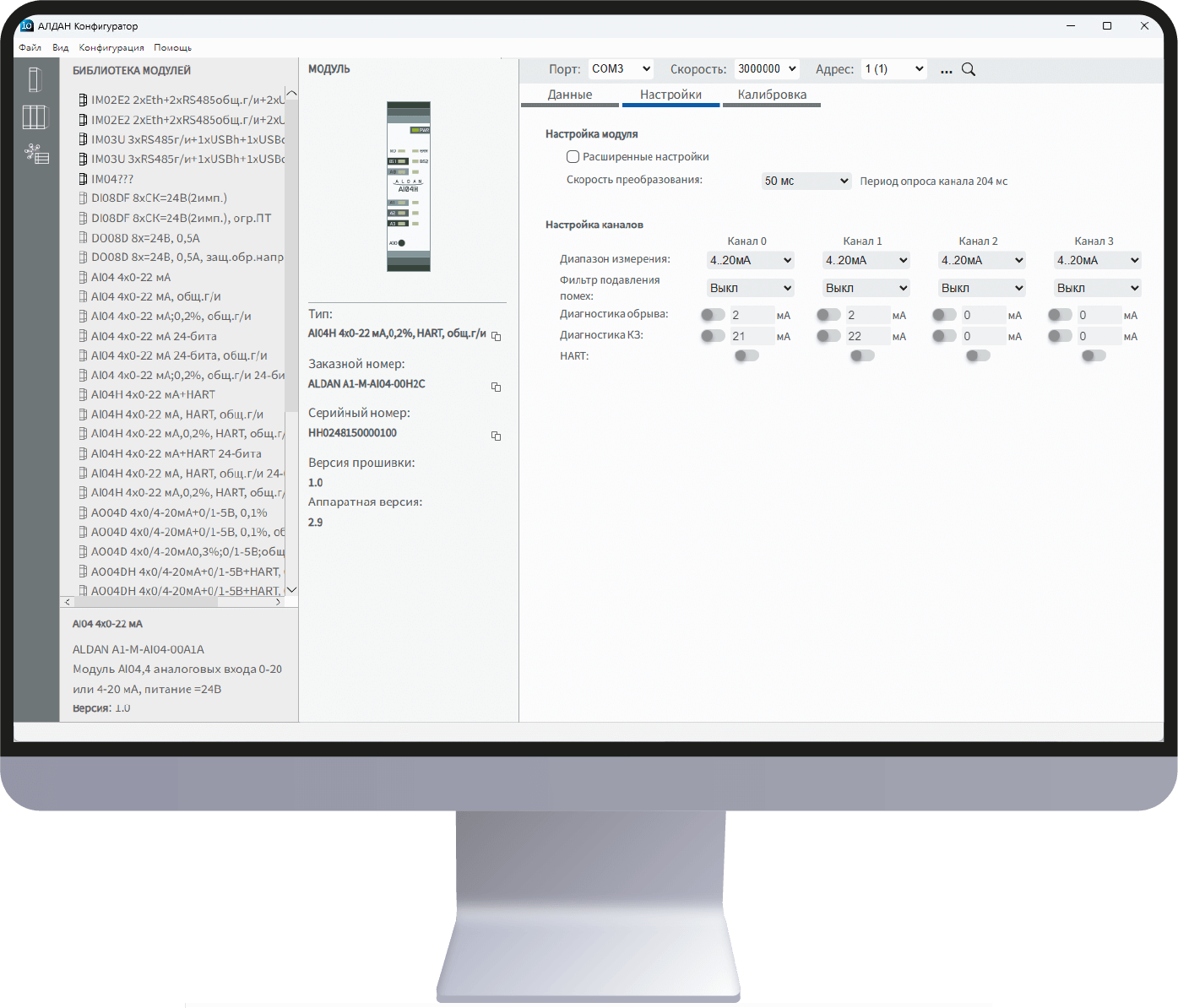

Для модулей аналогового ввода возможны настройки измерительных каналов:

  • настройка диапазонов измерения 0..20 мА, 4..20 мА;
  • включение фильтра подавления помех (50Гц, 60Гц или обе частоты);
  • включение диагностики обрыва и КЗ;
  • для модулей с HART включение или отключение функции HART на канале;
  • настройка скорости преобразования АЦП.

Для модулей аналогового ввода сигналов термосопротивлений и термопар:

  • настройка типа сенсора, выбор типа термосопротивления или термопары;
  • включение режима компенсации холодного спая;
  • включение фильтра подавления помех (50Гц, 60Гц или обе частоты);
  • диагностика обрыва и КЗ;
  • настройка скорости преобразования АЦП.

Для модулей аналогового вывода:

  • настройка диапазона выходного канала: 0..20 мА, 4..20 мА, 0-5В, 0-10В в зависимости от типа модуля;
  • настройка поведения выходного канала при потере связи - сохранение значения, сброс в 0.

Для модулей аналогового ввода и модулей аналогового вывода имеется возможность проведения пользовательской калибровки каналов и сброс к заводской калибровке.

Для модулей дискретного вывода:

  • настройка времени задержки перед повторным включением канала после обнаружения КЗ;
  • включение режима безопасного состояния и значение безопасного состояния при обнаружении обрыва связи показально.

Для модулей вывода предусмотрены настройки перевода канала в безопасное состояние при потере связи с Modbus мастером:

  • настройка режима определения потери связи: по отсутствию запросов к модулю или активности на шине;
  • настройка таймаута потери связи.

Режим «Рейка»

В режиме "Рейка" приложение позволяет создавать, сохранять и загружать конфигурацию интерфейсного модуля для опроса группы модулей и реек.

Данный режим имеет следующие функции:

  • добавление в конфигурацию интерфейсного модуля до 3 реек модулей или Modbus шин (1 рейка IM02 и 2 рейки IM03);
  • настройка типа рейки: с модулями или шинами;
  • добавление до 12 модулей на рейки с модулями;
  • настройку до 3 шин на рейке с шинами;
  • добавление ведомых устройств Modbus на Modbus шины интерфейсных модулей;
  • оффлайн настройка модулей, как в режиме "Модуль", набор параметров зависит от типа настраиваемого модуля;
  • работа с файлами конфигураций;
  • загрузка в интерфейсный модуль IM02 и выгрузка из интерфейсного модуля IM02 конфигурации;
  • работа с несколькими станциями IM02;
  • экспорт карты регистров в формате проекта Кермаге KEPServer для простой настройки опроса рейки IM02 с компьютера, экспорт карты регистров в формате csv;
  • просмотр данных модулей подключенных к IM02 в режиме онлайн.

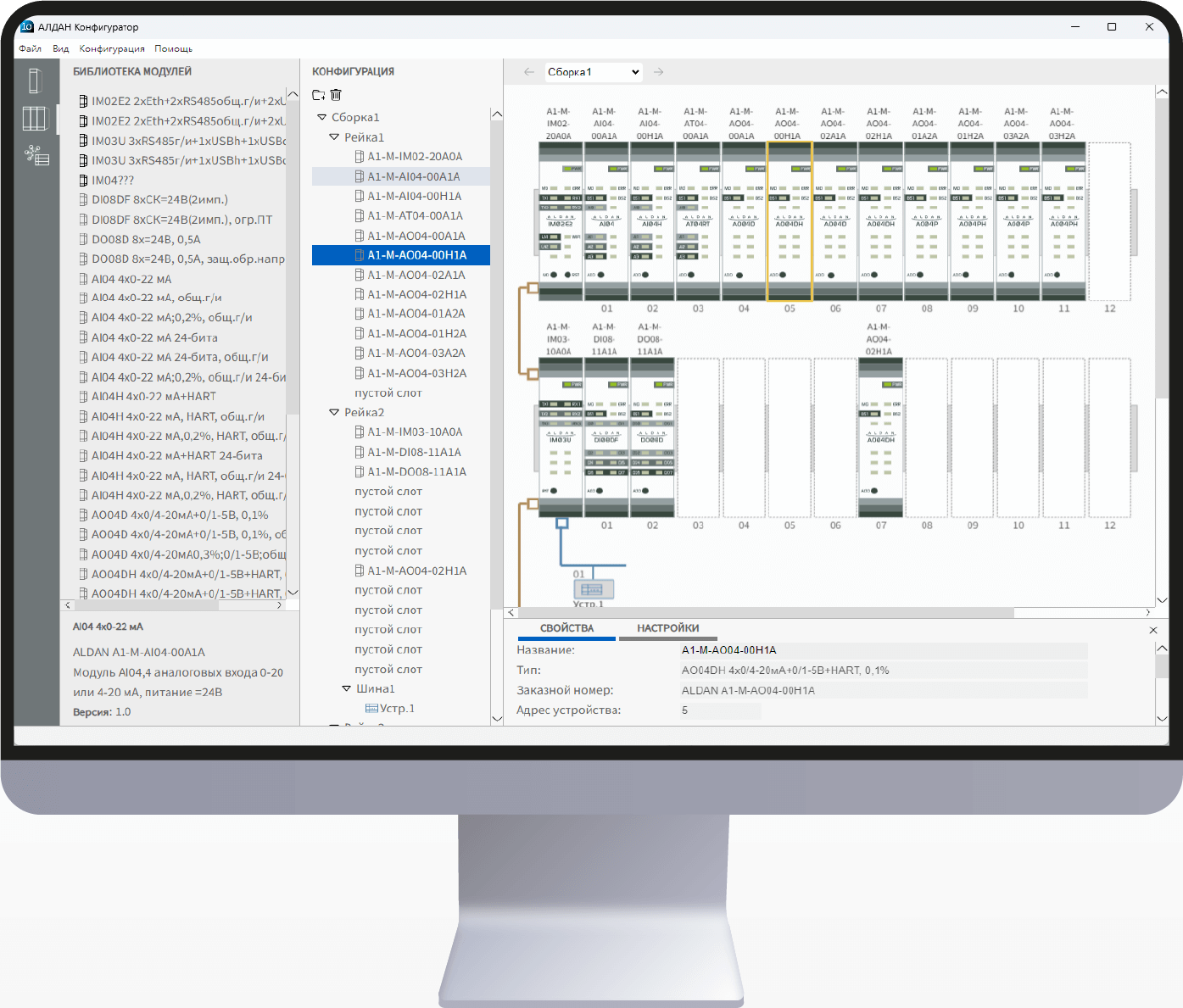

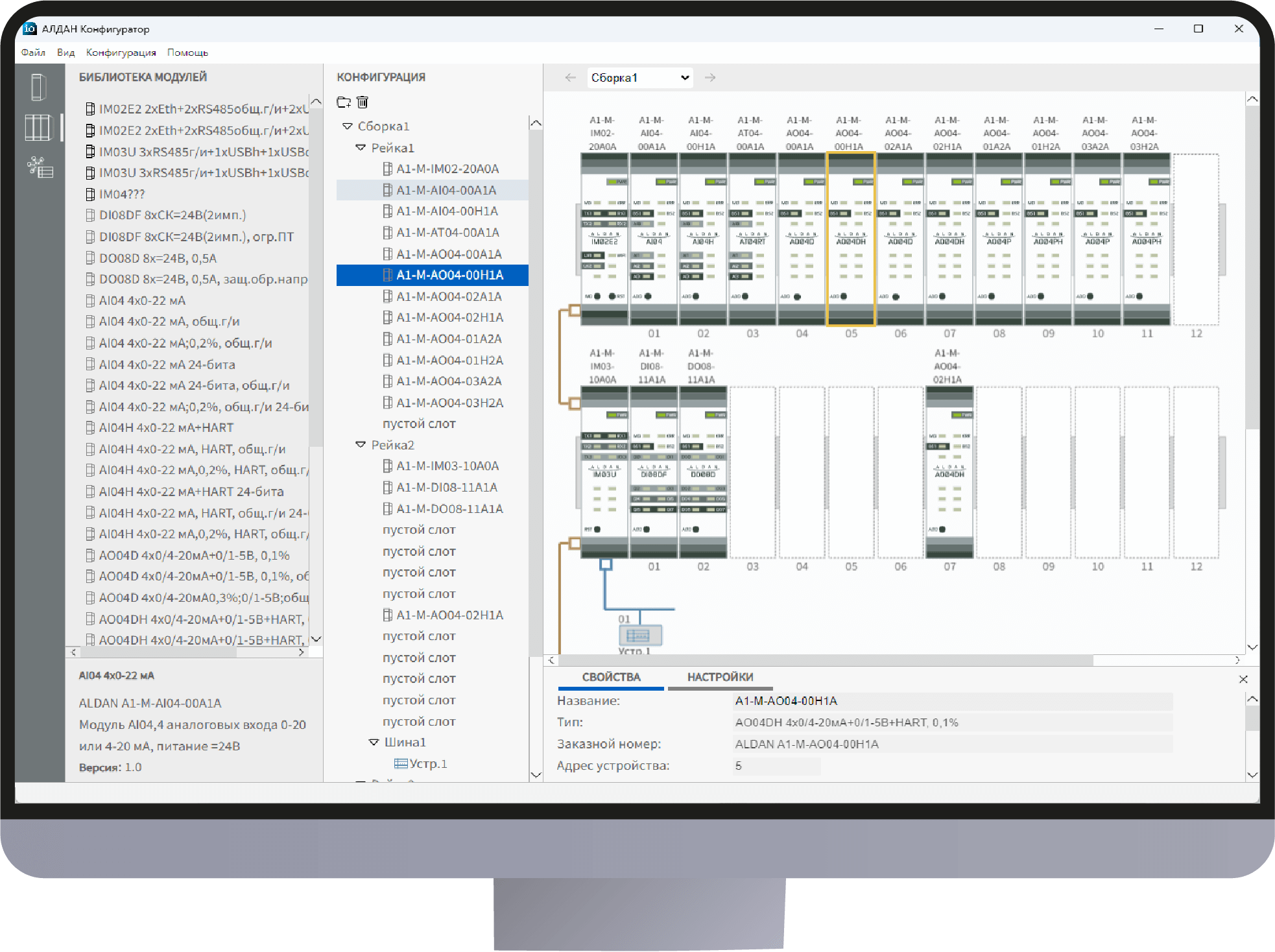

Режим «Рейка». Вкладка «Конфигурация»

Онлайн–диагностика

При переходе на вкладку Данные в режиме «Модуль» начинается непрерывный опрос модуля.

В режиме реального времени доступны следующие функции:

  • для каналов ввода - просмотр текущих измеренных состояний и измеренных значений каналов;
  • для каналов вывода - просмотр текущих состояний и изменений выходных значений каналов;
  • для модулей с НАRT - просмотр 4 НАRT-переменных на каждом канале и статистики ошибок.

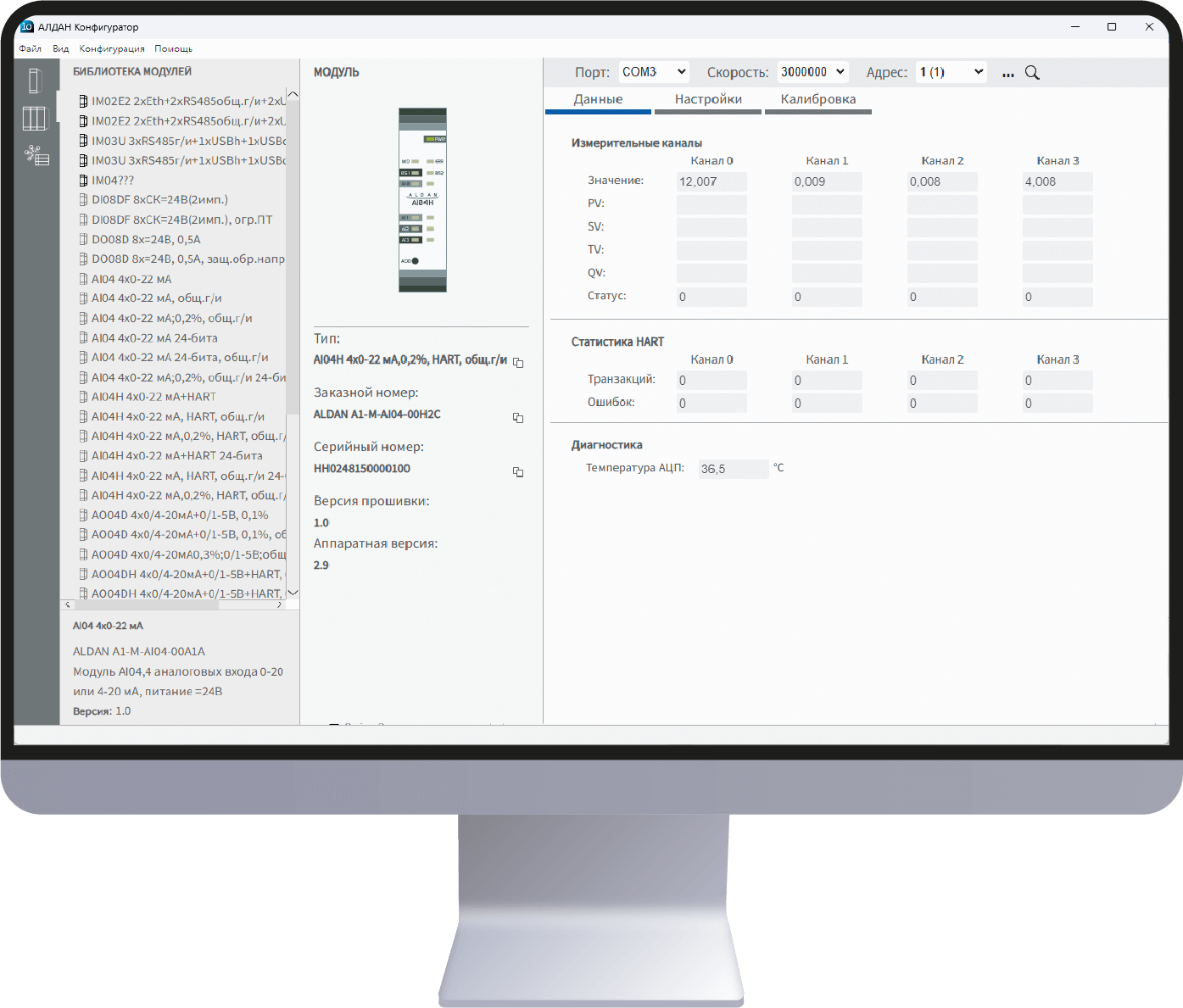

Онлайн-диагностика модуля аналогового ввода

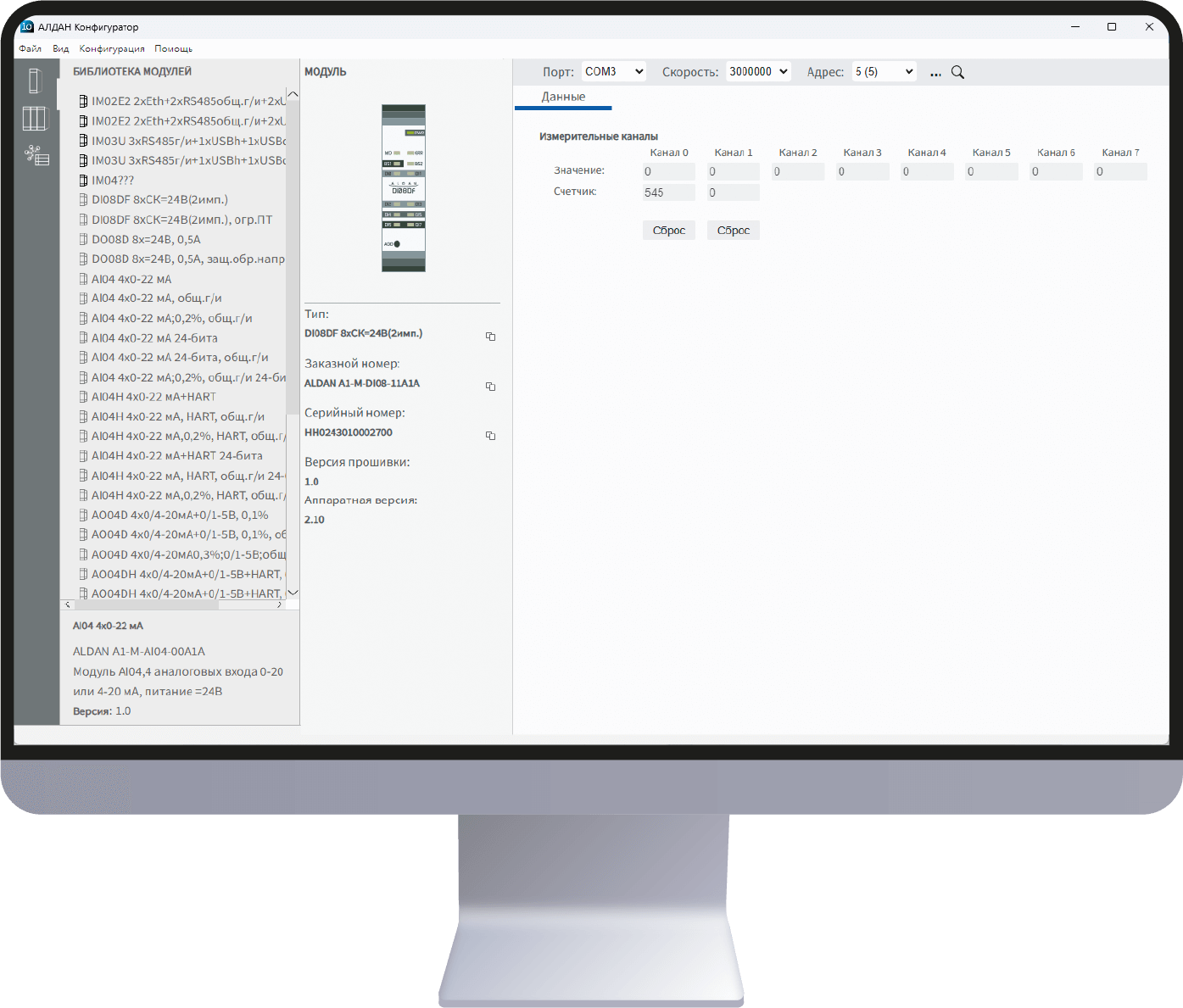

Онлайн-диагностика модуля дискретного ввода
