Модули могут применяться в качестве ведомого устройства в составе распределённых систем управления ALDAN A1-M, в составе станций ввода-вывода, в составе сторонних систем. В зависимости от настройки к аналоговому входу могут быть подключены датчики с выходным сигналом в виде непрерывного токового сигнала 0-20 или 4-20 мА.
Модули аналоговых входов содержат 4 входных канала. На контактах «0Vs», «1Vs», «2Vs», «3Vs» присутствует напряжение, защищённое от КЗ для питания подключаемых двухпроводных полевых приборов.
Сигналы, поступающие на зажимы «0+», «1+», «2+», «3+» преобразуются и представляются в виде числа с плавающей точкой в мА. Все аналоговые входы имеют общий опорный потенциал «MA».
Модули имеют дополнительный выход питания, защищённый от короткого замыкания самовосстанавливающимся предохранителем 300 мА.

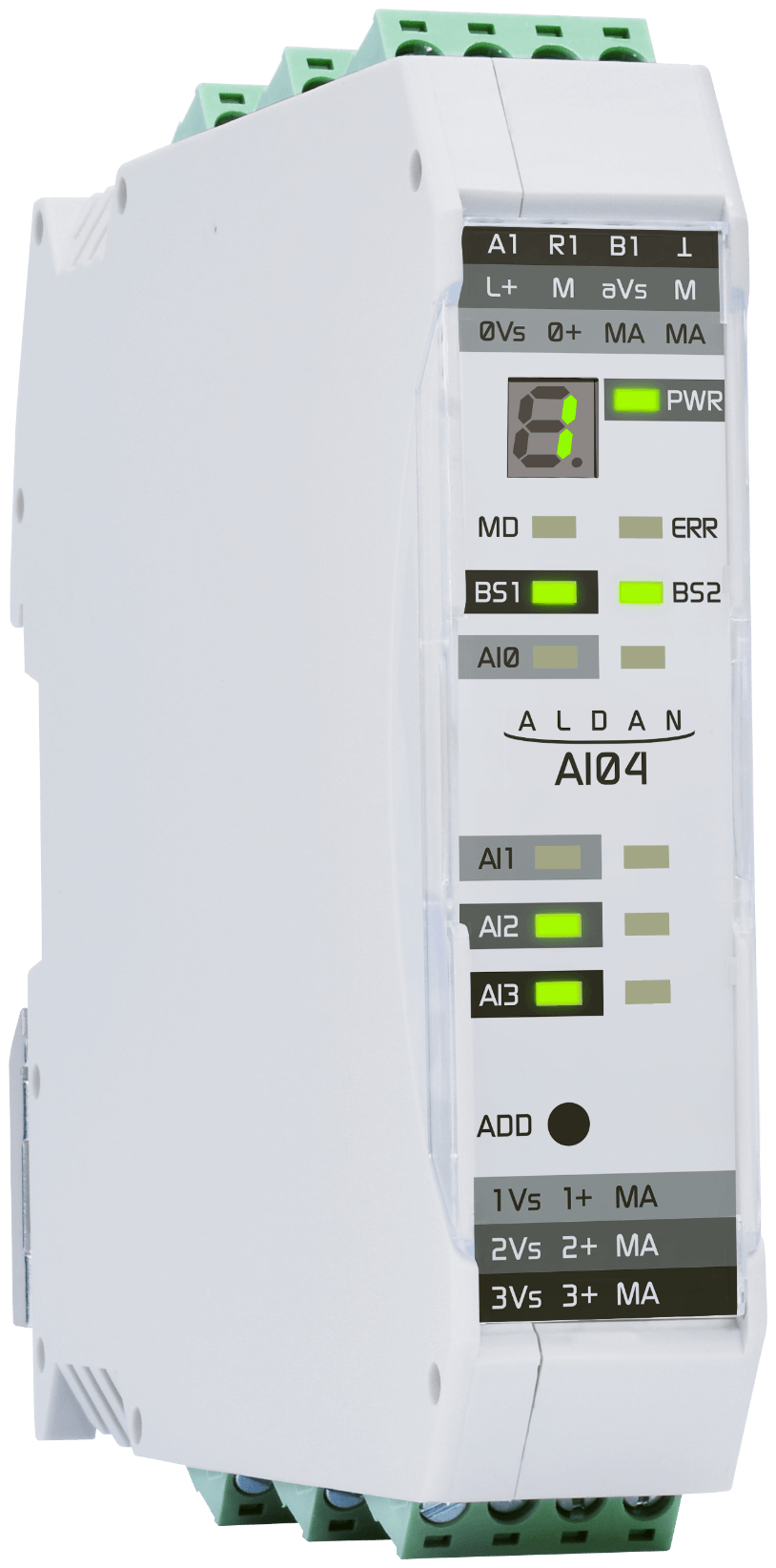

Комплектация: модуль ALDAN A1-M-AI04, шинный соединитель FBUS5, паспорт, ЛТД.

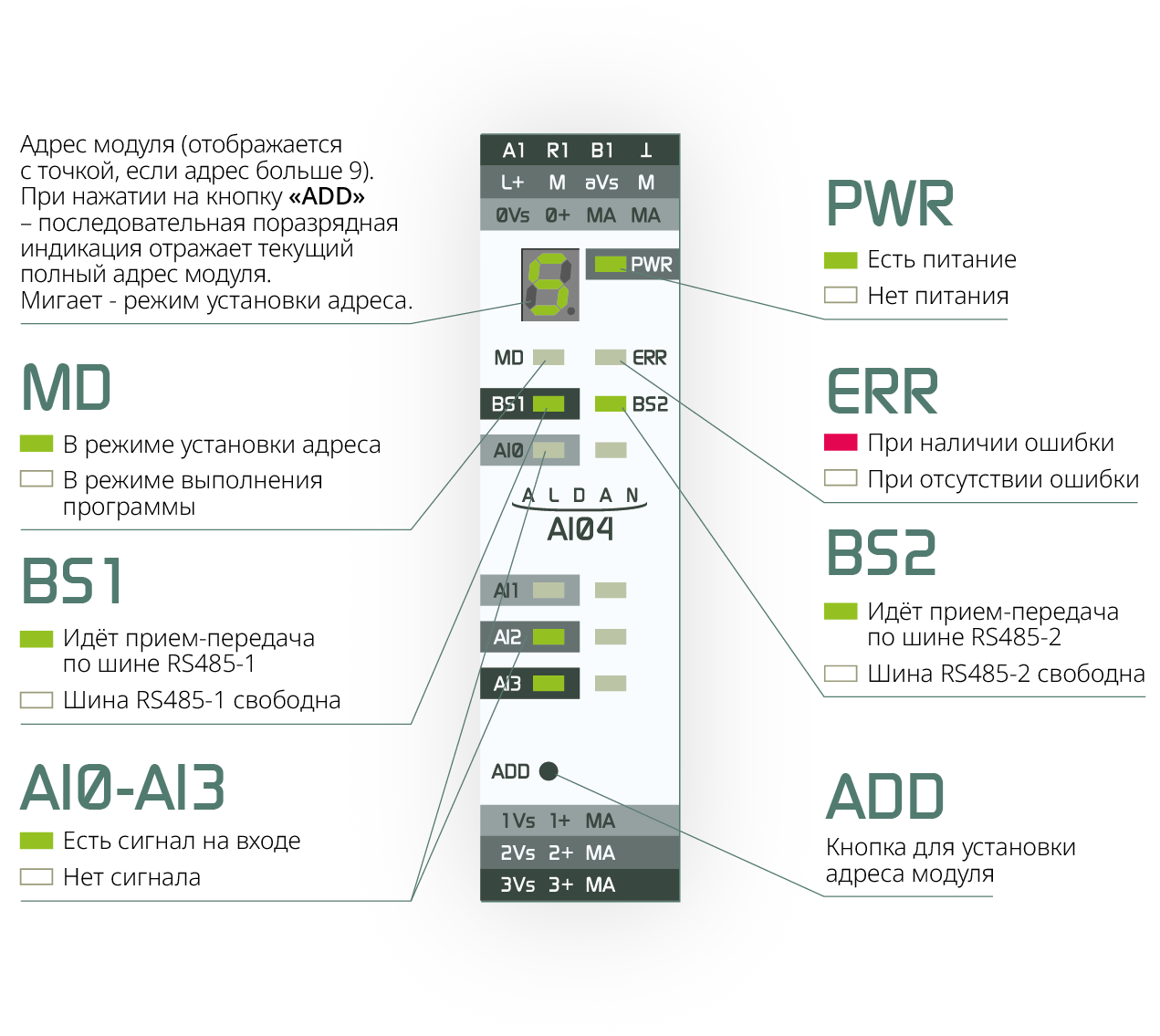

Световая индикация

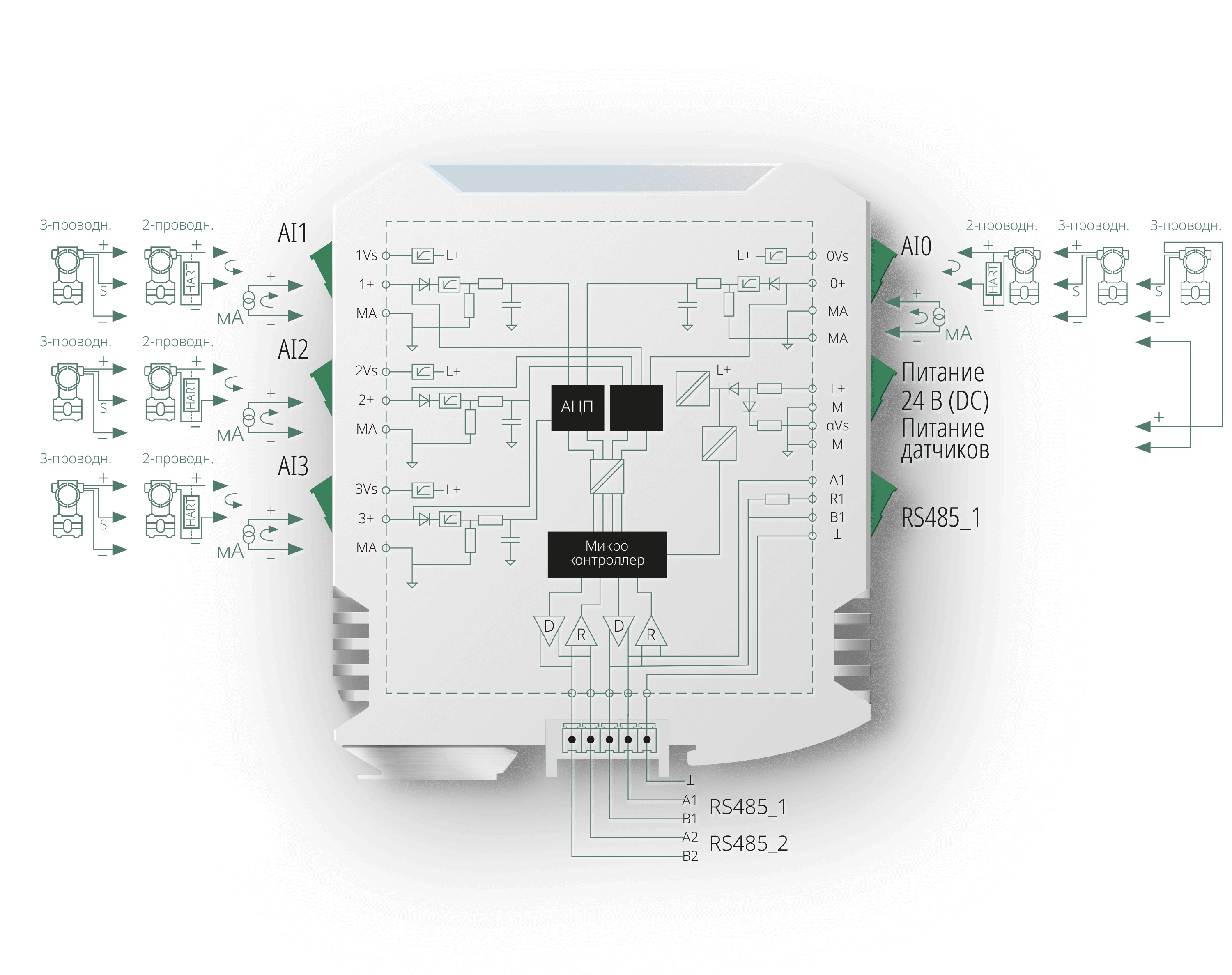

Схема подключения
Технические данные
Номинальное напряжение питания
24 В постоянного тока
Допустимый диапазон напряжения питания
10,2…28,8 В постоянного тока
Защита от обратной полярности по питанию
Да
Потребляемая мощность, не более
1 Вт при напряжении питания 24 В (без нагрузки)
12 Вт при напряжении питания 24 В (с нагрузкой)
Входные диапазоны
0-20 мА, 4-20 мА
Входное сопротивление
253 Ом (при 20 мА), 250 Ом (при 18 мА), до 410 Ом (при 4 мА)
Предел допускаемой приведенной основной погрешности измерений в нормальных условиях
±0,1% (для модулей A1-M-AI04-00A2A, A1-M-AI04-00H2A)
Предел допускаемой приведенной основной погрешности измерений в нормальных условиях
±0,2% (для модулей A1-M-AI04-00A2C, A1-M-AI04-00H2C)
Предел допускаемой доп. погрешности от изменения температуры окружающего воздуха (нормирующим значением для приведенной погрешности является диапазон входного сигнала)
±0,007%/°С
Разрядность АЦП
15 бит без учета знака
Значение наименьшего значащего разряда
0,763 мкА
Максимальная постоянно допустимая перегрузка (без повреждения)
±30В (внутренний ограничитель тока на 30 мА)
Тип входа
Измерение относительно опорного потенциала
Продолжительность замера значения аналогового сигнала, включая время настройки
на 1 канал, мс: 50, 11, 4, 1
на 4 канала, мс: 204, 50, 20, 8
Источник питания трех-, четырехпроводных датчиков защищенный от короткого замыкания
Один источник, Umin = (Uin)-1,3B, предохранитель самовосстанавливающийся на 300 мА
Индивидуальный источник питания двухпроводных датчиков, защищенный от короткого замыкания на общий провод
Четыре источника, Umin = (Uin)-1,0B, при токе 21 мА
Скорость обмена по интерфейсам RS
До 3 Мбит/с
Среднее время наработки между отказами по SN29500 модулей, лет
40
Рабочая температура
-45 °С ~ +55 °С при установке на горизонтальной рейке
Относительная влажность
10% ~ 95%, без конденсации влаги
Атмосферное давление
80 ~ 106 кПа
Температура хранения
-50 °С ~ +65 °С без воздействия прямых солнечных лучей
Размер Ш×В×Г
23×114,2×99,5 мм (без блоков зажимов)
23×114,2×107,8 мм (с блоками зажимов)
Гальваническая изоляция
Между питанием и полевой частью
Есть
Между питанием и внутренней частью
Есть
Между полевой и внутренней частями
Есть
Электрическая прочность изоляции
1500 В
Характеристики зажимов
Возможность установки на разъем
Да
Номинальное сечение
2,5 мм²
Сечение жесткого проводника мин.
0,2 мм²
Сечение жесткого проводника макс.
2,5 мм²
Сечение гибкого проводника мин.
0,2 мм²
Сечение гибкого проводника макс.
2,5 мм²
Заказные номера
ALDAN A1-M-AI04-00A2A
Модуль AI04, 4 аналоговых входа 0-20 или 4-20 мА, питание =24 В, с общей Г/И
ALDAN A1-M-AI04-00A2C
Модуль AI04, 4 аналоговых входа 0-20 или 4-20 мА, 0,2%, питание =24 В, с общей Г/И
