Модули могут применяться в качестве ведомого устройства в составе распределённых систем управления ALDAN A1-M, в составе станций ввода-вывода, в составе сторонних систем.
Диапазон формируемого сигнала зависит от конфигурации модуля и варианта исполнения и может лежать в следующих пределах:
- от 0 до 20 мА;
- от 4 до 20 мА;
- от 0 до 5 В;
- от 1 до 5 В;
- от 0 до 10 В;
- от 1 до 10 В.
Сигналы, формируются модулем на зажимах «0+», «1+», «2+», «3+». Все аналоговые выходы имеют общий опорный потенциал «MA».
Комплектация: модуль ALDAN A1-M-AO04DH, шинный соединитель FBUS5, паспорт, ЛТД.

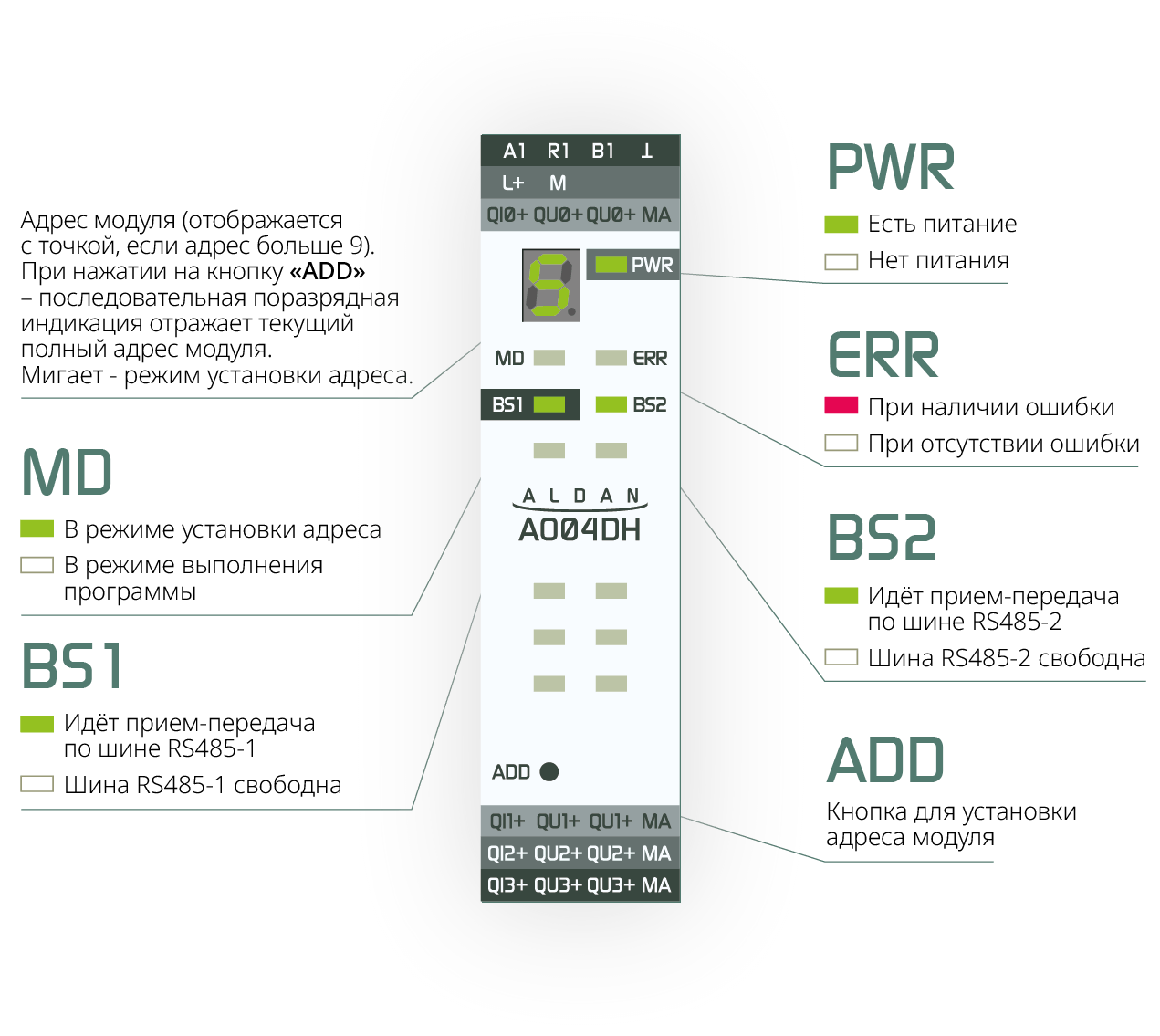

Световая индикация
Схема подключения
Технические данные
Номинальное напряжение питания
24 В постоянного тока
Тип защиты
TVS-диод
Допустимый диапазон напряжения питания
10,2…28,8 В постоянного тока
Калибровка или поверка для поддержания номинальной точности
3 года
Защита от обратной полярности по питанию
Да
Интерфейсы
2xRS-485
Потребляемая мощность, не более
1,5 Вт при напряжении питания 24 В (без нагрузки)
12 Вт при напряжении питания 24 В (с нагрузкой)
12 Вт при напряжении питания 24 В (с нагрузкой)
Скорость обмена по интерфейсам RS
До 3 Мбит/с
Количество выходов
4
Протоколы
Modbus RTU
Выходные диапазоны:
для A1-M-AO04-00H3
для A1-M-AO04-02H3
для A1-M-AO04-00H3
для A1-M-AO04-02H3
0/4-20 мА и 0/1-5 В
0/4-20 мА и 0/1-10 В
HART
Режим работы: опрос 4 стандартных переменных
Мультиплексор: 4 канала
Мультиплексор: 4 канала
Нагрузочная способность
810 Ом (при 20 мА),
730 Ом (при 21 мА)
730 Ом (при 21 мА)
Среднее время наработки между отказами по SN29500 модулей, лет
40
Нагрузка на выходе, не менее
120 кОм (в режиме 0/1-5 В)
250 кОм (в режиме 0/1-10 В)
250 кОм (в режиме 0/1-10 В)
Рабочая температура
-45 °С ~ +55 °С при установке на горизонтальной рейке
Пределы допускаемой приведенной погрешности генерации в
нормальных условиях для A1-MAO04-00H3A, A1-MAO04-02H3A
±0,1% (генерация силы постоянного тока)
±0,3% (генерация напряжения постоянного тока)
±0,3% (генерация напряжения постоянного тока)
Относительная влажность
10% ~ 95%, без конденсации влаги
Пределы допускаемой приведенной погрешности генерации в
нормальных условиях для A1-M-AO04-00H3C
±0,3% (генерация силы постоянного тока)
±0,5% (генерация напряжения постоянного тока)
±0,5% (генерация напряжения постоянного тока)
Атмосферное давление
80 ~ 106 кПа
Пределы допускаемой приведенной погрешности генерации в
нормальных условиях для A1-M-AO04-02H3C
±0,2% (генерация силы постоянного тока)
±0,5% (генерация напряжения постоянного тока)
±0,5% (генерация напряжения постоянного тока)
Температура хранения
-50 °С ~ +65 °С без воздействия прямых солнечных лучей
Предел допускаемой доп. погрешности от изменения температуры
окружающего воздуха (нормирующим значением для приведенной погрешности является диапазон входного
сигнала)
±0,007%/°С (генерация силы постоянного тока)
±0,015%/°С (генерация напряжения постоянного тока)
±0,015%/°С (генерация напряжения постоянного тока)
Степень загрязнения
2
Разрядность
16 бит
Размер Ш×В×Г
23×114,2×99,5 мм (без блоков
зажимов)
23×114,2×107,8 мм (с блоками зажимов)
23×114,2×107,8 мм (с блоками зажимов)
Значение наименьшего значащего разряда
0,381 мкА
Уровень защиты
IP 20
Время установки полного диапазона изменения сигнала типовое
3 мс (от 10 до 90%)
3 мс (от 90 до 10%)
3 мс (от 90 до 10%)
Гальваническая изоляция
Между каналами
Нет
Между полевой и внутренней частями
Есть
Между питанием и полевой частью
Есть
Электрическая прочность изоляции
500 В
Между питанием и внутренней частью
Есть
Характеристики зажимов
Возможность установки на разъем
Да
Сечение жесткого проводника мин.
0,2 мм2
Номинальный ток IN
8 A
Сечение жесткого проводника макс.
2,5 мм2
Номинальное сечение
2,5 мм2
Сечение гибкого проводника мин.
0,2 мм2
Момент затяжки
0,4 Нм
Сечение гибкого проводника макс.
2,5 мм2
Заказные номера
ALDAN A1-M-AO04-00H3A
Модуль AO04DH, 4 аналоговых выхода 0-20мА, 4-20мА, 0-5В, 1-5В,
питание =24 В, HART, с общей Г/И
ALDAN A1-M-AO04-02H3A
Модуль AO04DH, 4 аналоговых выхода 0-20мА, 4-20мА, 0-10В,
1-10В, питание =24 В, HART, с общей Г/И
ALDAN A1-M-AO04-00H3C
Модуль AO04DH, 4 аналоговых выхода 0-20мА, 4-20мА, 0,3%; 0-5В,
1-5В, 0,5%, питание =24 В, HART, с общей Г/И
ALDAN A1-M-AO04-02H3C
Модуль AO04DH, 4 аналоговых выхода 0-20мА, 4-20мА, 0,2%; 0-10В,
1-10В, 0,5%, питание =24 В, HART, мес общей Г/И
