Модули могут применяться в качестве ведомого устройства в составе распределённых систем управления и систем ввода-вывода ALDAN A1-M, в составе станций ввода-вывода, в составе сторонних систем как самостоятельное изделие.
Модуль позволяет передавать и принимать данные с HART-устройств с активным и пассивным сигналом 4-20 мА или 0-20 мА. Вход модуля подключается параллельно датчику и не мешает работе токовой петли 4-20 мА.
Модули A1-M-HM16-20В0А содержат 16 каналов подключения HART. Модули обеспечивают циклический последовательный опрос всех HART-устройств, подключенных по одному на каждый канал устройства.
Комплектация: модуль ALDAN A1-M-HM16I, шинный соединитель FBUS5, паспорт, ЛТД.

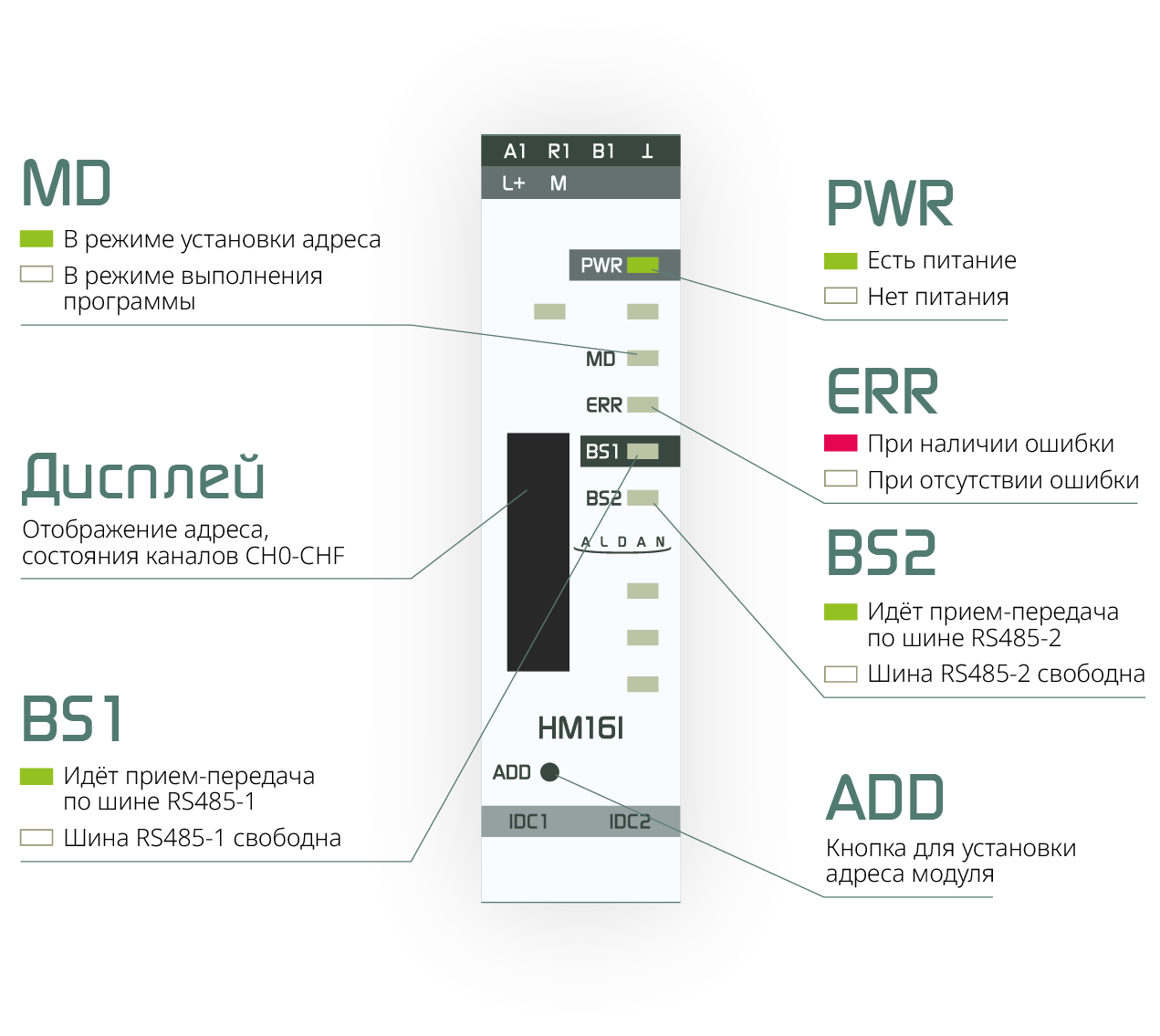

Световая индикация

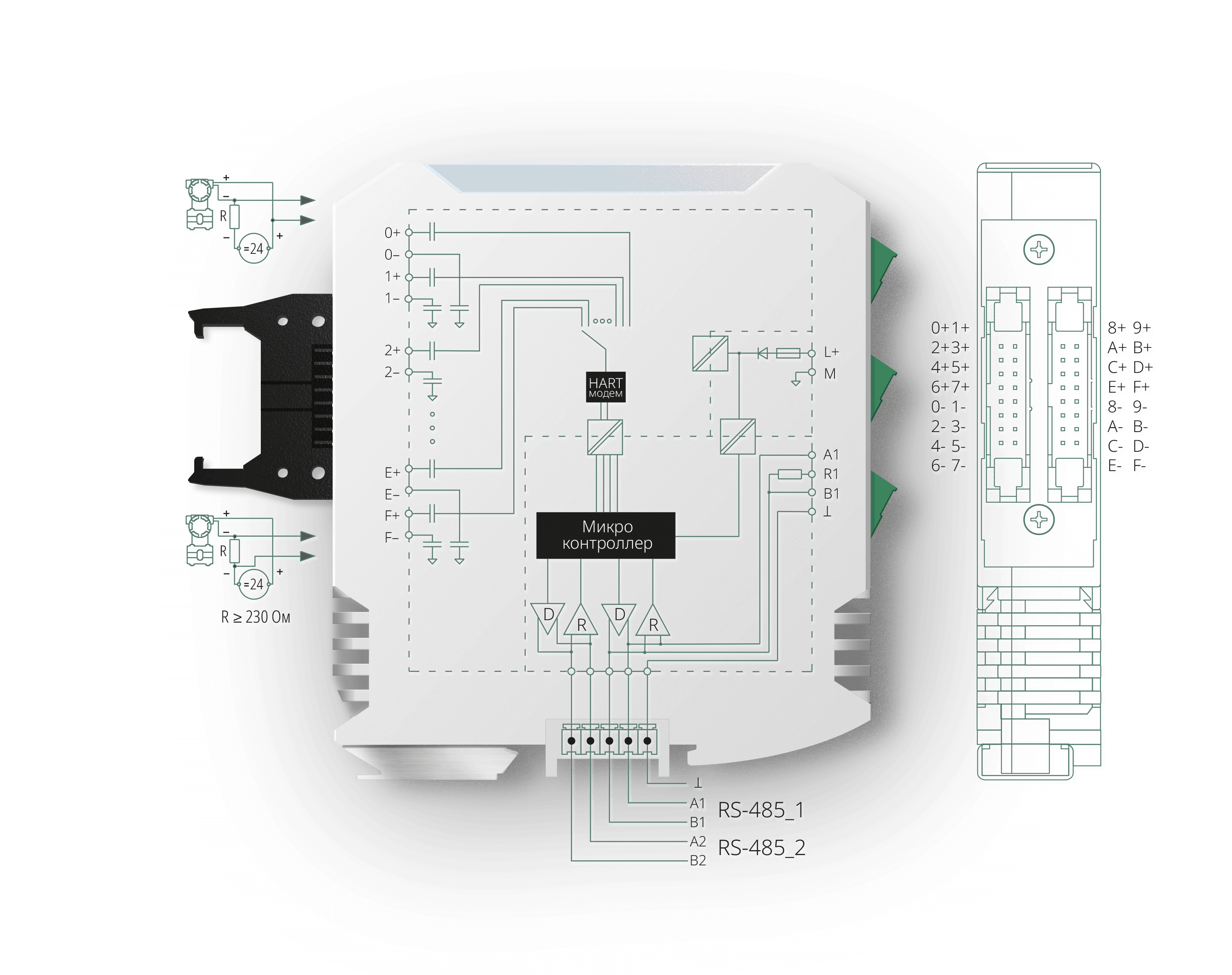

Схема подключения
Технические данные
Номинальное напряжение питания
24 В постоянного тока
Протоколы
Modbus-RTU
Допустимый диапазон напряжения питания
10,2…28,8 В постоянного тока
Среднее время наработки между отказами по SN29500 модулей, лет
54
Защита от обратной полярности по питанию
Да
Рабочая температура
-45 °C ~ +55 °C при установке на горизонтальной рейке
Потребляемая мощность, не более
1 Вт при напряжении питания 24В
Относительная влажность
10% ~ 95%, без конденсации влаги
Количество каналов
16
Атмосферное давление
80 ~ 106 кПа
Количество HART-модемов
1
Температура хранения
-50 °C ~ +65 °C без воздействия прямых солнечных лучей
Тип защиты
TVS-диод
Степень загрязнения
2
Интерфейсы
2xRS-485
Размер Ш×В×Г
23×114,2×131,7 мм
Скорость обмена по интерфейсам RS
До 3 Мбит/с
Уровень защиты
IP 20
Гальваническая изоляция
Между каналами
Да, через конденсаторы
Между полевой и внутренними частями
Есть
Между питанием и полевой частью
Есть
Электрическая прочность изоляции между каналами
через конденсаторы до 100 В постоянного тока
Между питанием и внутренней частью
Есть
Электрическая прочность изоляции между остальными цепями
1500 В
Характеристики зажимов
Возможность установки на разъем
Да
Сечение жесткого проводника мин.
0,2 мм2
Номинальный ток IN
8 A
Сечение жесткого проводника макс.
2,5 мм2
Номинальное сечение
2,5 мм2
Сечение гибкого проводника мин.
0,2 мм2
Момент затяжки
0,4 Нм
Сечение гибкого проводника макс.
2,5 мм2
Заказные номера

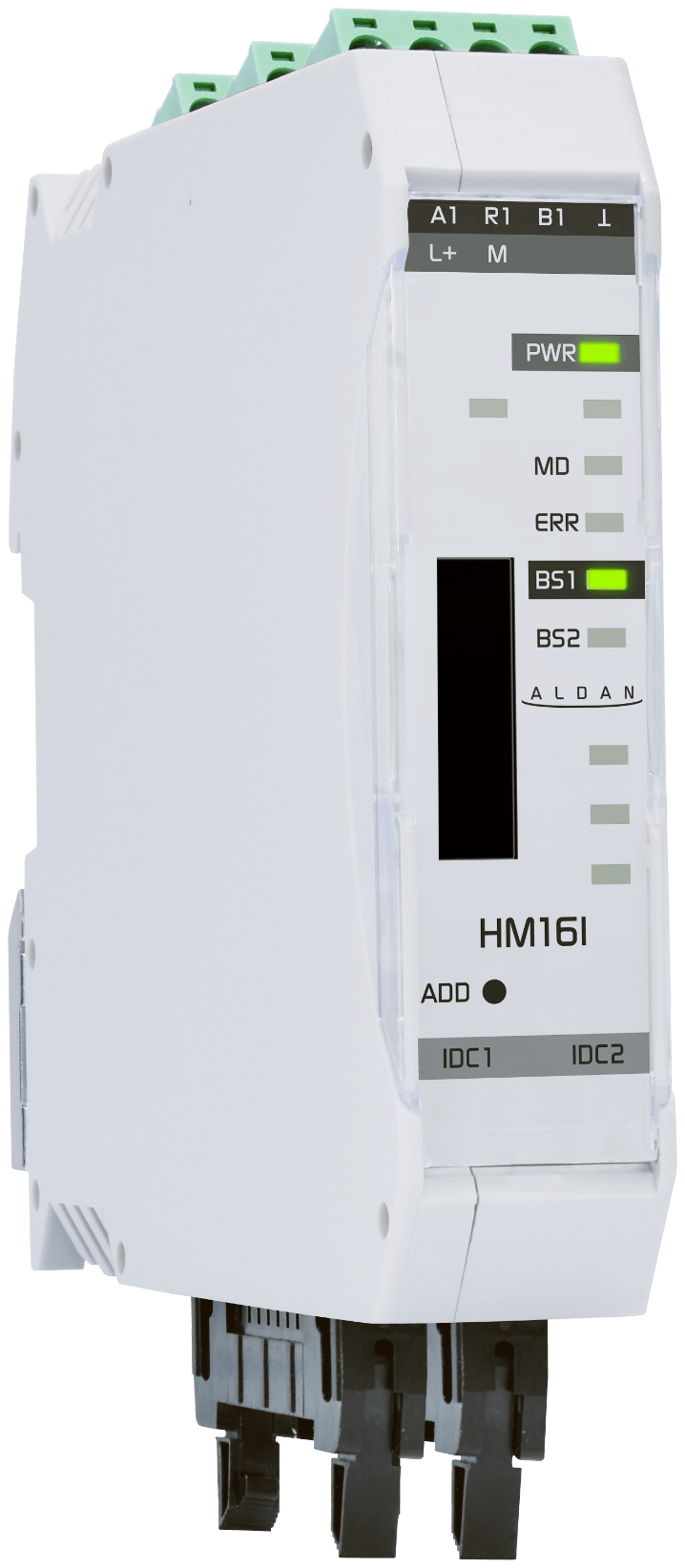

ALDAN A1-M-HM16-20B0A
Модуль мультиплексора HART HM16I,
16 каналов HART с IDC
16 каналов HART с IDC
