Модули могут применяться в качестве ведомого устройства в составе распределённых систем управления ALDAN A1-M, в составе станций ввода-вывода, в составе сторонних систем.
Модули дискретных выходов содержит 8 выходных каналов. На клеммах «0+», «1+», «2+», «3+», «4+», «5+», «6+», «7+» прикладным программным обеспечением могут быть сформированы выходные сигналы, соответствующие логическому нулю (0 В) или логической единице (+24 В).
Комплектация: модуль ALDAN A1-M-DO08, шинный соединитель FBUS5, паспорт, ЛТД.

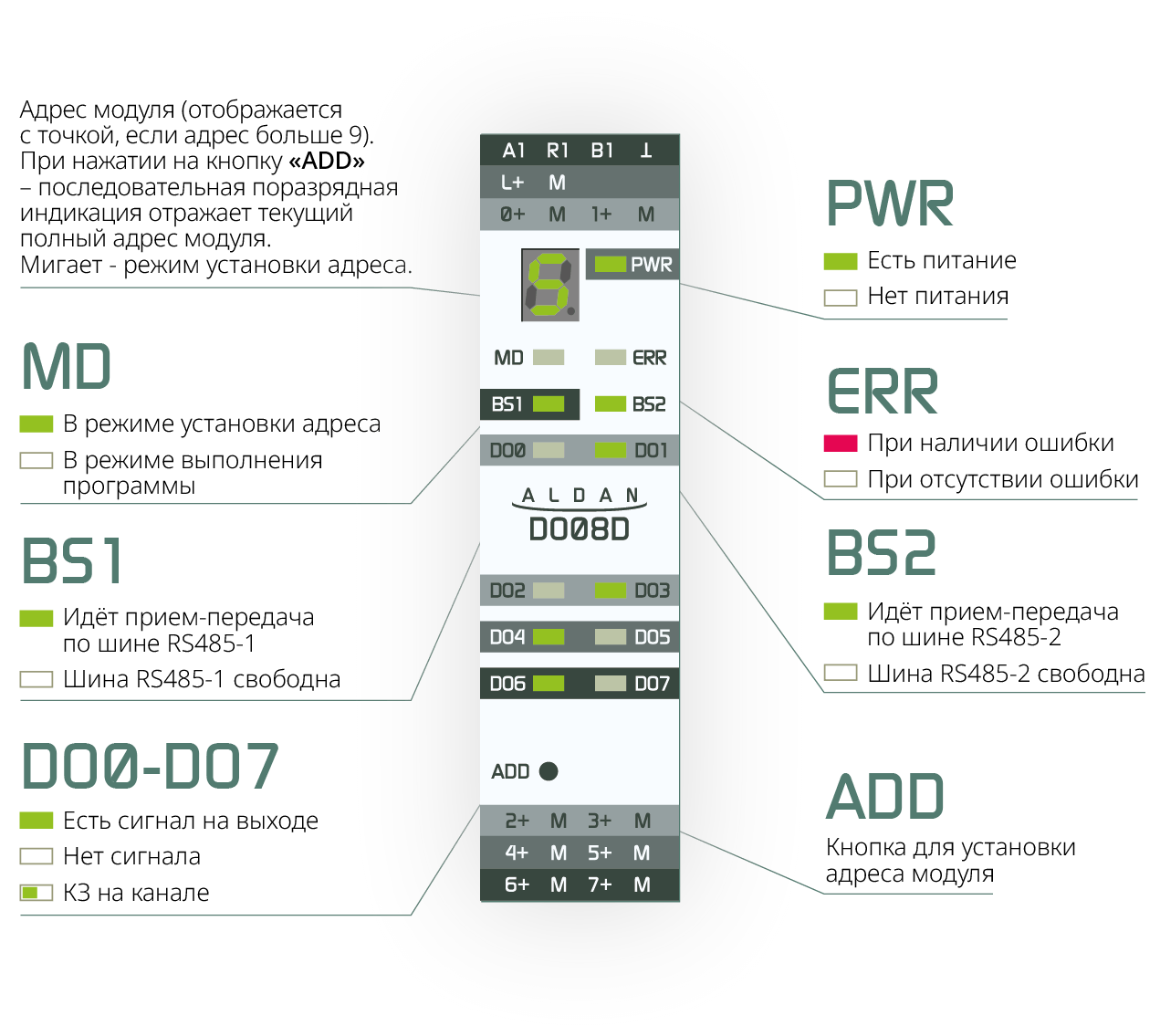

Световая индикация

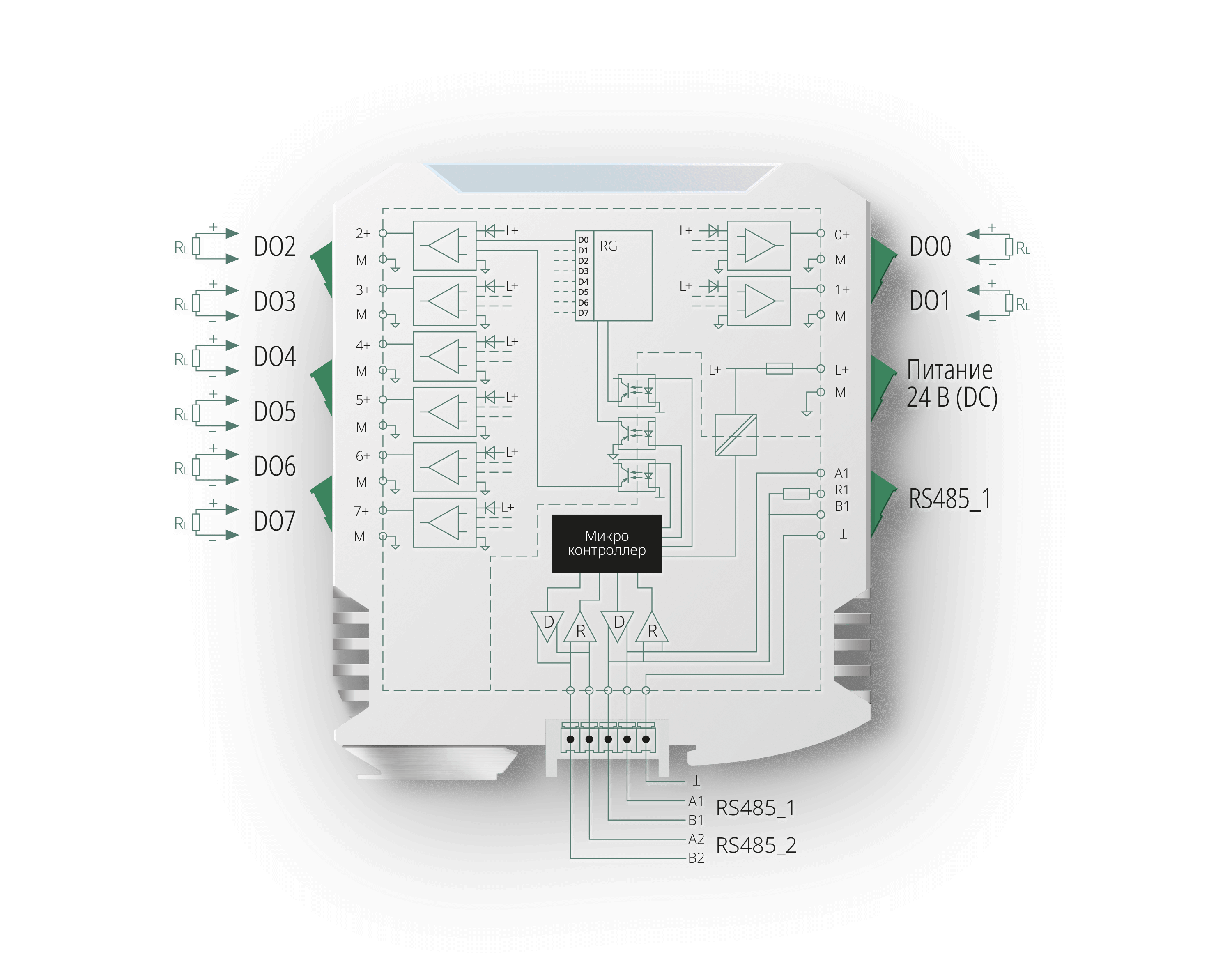

Схема подключения
Технические данные
Номинальное напряжение питания
24 В постоянного тока
Выходной ток при сигнале «0»
макс. 5 мкА
Допустимый диапазон напряжения питания
10,2…28,8 В постоянного тока
Диапазон сопротивления нагрузки
48 – 4000 Ом
Защита от обратной полярности по питанию
Да
Ламповая нагрузка
до 5 Вт
Потребляемая мощность, не более
1 Вт при напряжении питания 24 В (без нагрузки)
50 Вт при напряжении питания 24 В и максимальной нагрузке всех выходов на 2 А (с нагрузкой)
50 Вт при напряжении питания 24 В и максимальной нагрузке всех выходов на 2 А (с нагрузкой)
Интерфейсы
2xRS-485
Количество выходов
8
Скорость обмена по интерфейсам RS
До 3 Мбит/с
Тип защиты
TVS-диод
Протоколы
Modbus-RTU
Устойчивость к короткому замыканию
Есть, электронная
Среднее время наработки между отказами по SN29500, лет
75
Порог срабатывания
Типично 0,8 A
Рабочая температура
-45 °C ~ +55 °C при установке на горизонтальной рейке
Устойчивость к подключению обратного напряжения к выходу
Да, до -30 В (для A1-M-DO08-11A1B)
Относительная влажность
10% ~ 95%, без конденсации влаги
Время задержки переключения из «0» в «1» при токе 0,5 A
(резистивная нагрузка) не более, мс
0,5
Атмосферное давление
80 ~ 106 кПа
Время задержки переключения из «1» в «0» при токе 0,5 A
(резистивная нагрузка) не более, мс
3,5
Температура хранения
-50 °C ~ +65 °C без воздействия прямых солнечных лучей
Тип выхода
Твердотельный
Степень загрязнения
2
Полный ток выходов, не более
2 A
Размер Ш×В×Г
23×114,2×99,5 мм (без блоков зажимов)
23×114,2×107,8 мм (с блоками зажимов)
23×114,2×107,8 мм (с блоками зажимов)
Выходное напряжение при сигнале «1»
Umin = (Uin)-0,3 B
Уровень защиты
IP 20
Выходной ток при сигнале «1»
до 0,5 A
Гальваническая изоляция
Между каналами
Нет
Между полевой и внутренней частями
Есть
Между питанием и полевой частью
Нет
Электрическая прочность изоляции
2500 В
Между питанием и внутренней частью
Есть
Характеристики зажимов
Возможность установки на разъем
Да
Сечение жесткого проводника мин.
0,2 мм2
Номинальный ток IN
8 A
Сечение жесткого проводника макс.
2,5 мм2
Номинальное сечение
2,5 мм2
Сечение гибкого проводника мин.
0,2 мм2
Момент затяжки
0,4 Нм
Сечение гибкого проводника макс.
2,5 мм2
Заказные номера
ALDAN A1-M-DO08-11A1A
Модуль DO08D, 8 дискретных выходов, 0,5А, электронная защита от К3, питание 24 В
