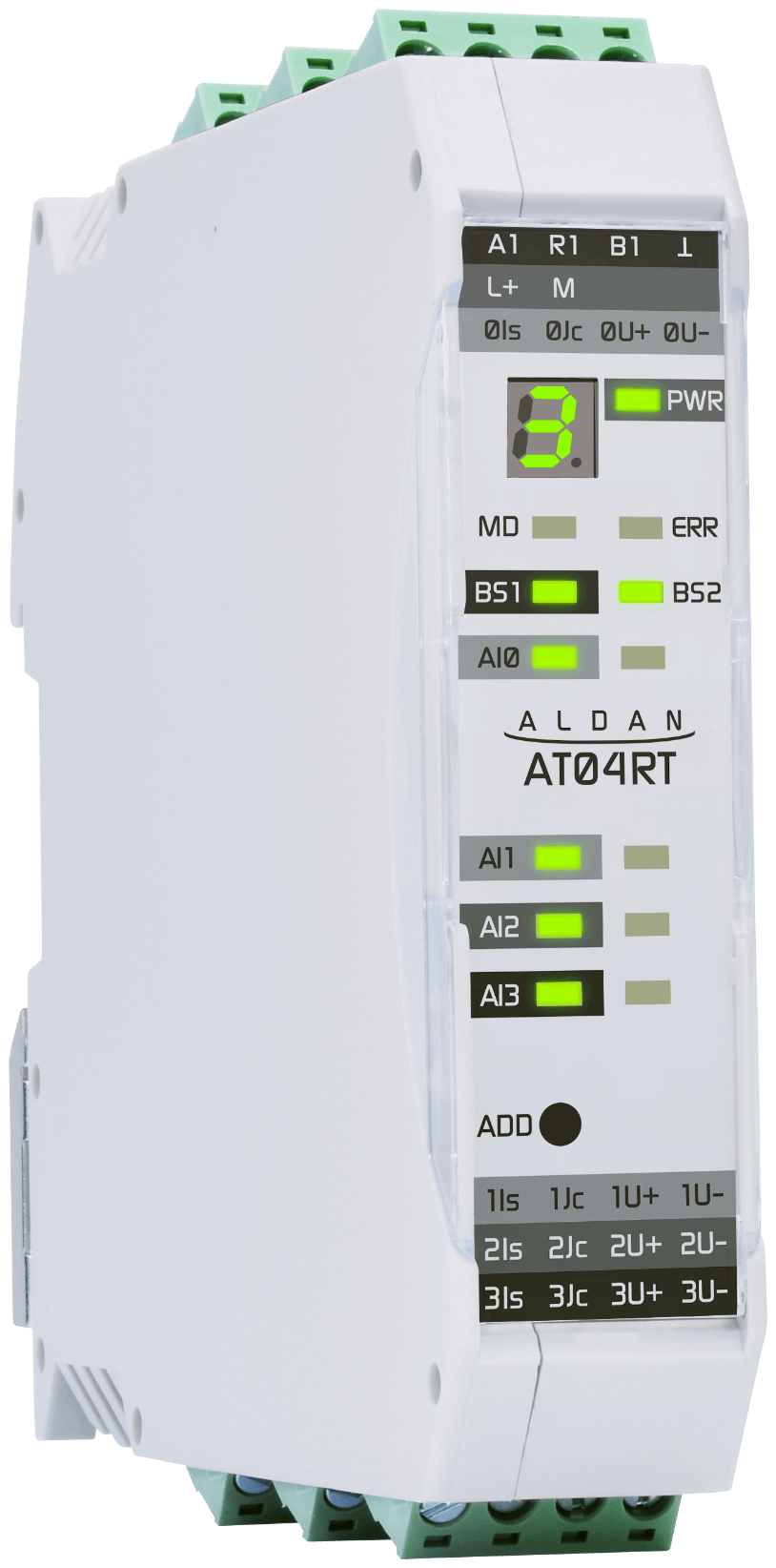

Модуль аналогового ввода сигналов термопреобразователей и термопар ALDAN A1-M AT04RT

4 аналоговых входа RTD + ТС

Модули ALDAN A1-M-AT04-00A1A, A1-M-AT04-00A1C предназначены для измерения сигналов с термопреобразователей сопротивления и термопар, обработки, сохранения информации в цифровом виде, обмена данными с ведущими устройствами по интерфейсам RS485. Модули могут применяться в качестве ведомого устройства в составе распределённых систем управления ALDAN A1-M, в составе станций ввода-вывода, в составе сторонних систем.

AT04RT

Файлы для скачивания:

Лист технических данных
917 кБ

3D-модель
11,4 МБ

Поддерживаются двух-/трехпроводные схемы подключения термопреобразователей сопротивления.

К модулям возможно подключить:

до четырех термопреобразователей сопротивления;
до четырех термопар с измерением температуры холодного спая с помощью внешнего датчика температуры с градуировкой Pt1000 (в комплект не входит).

Комплектация: модуль ALDAN A1-M-AT04RT, шинный соединитель FBUS5, паспорт, ЛТД.

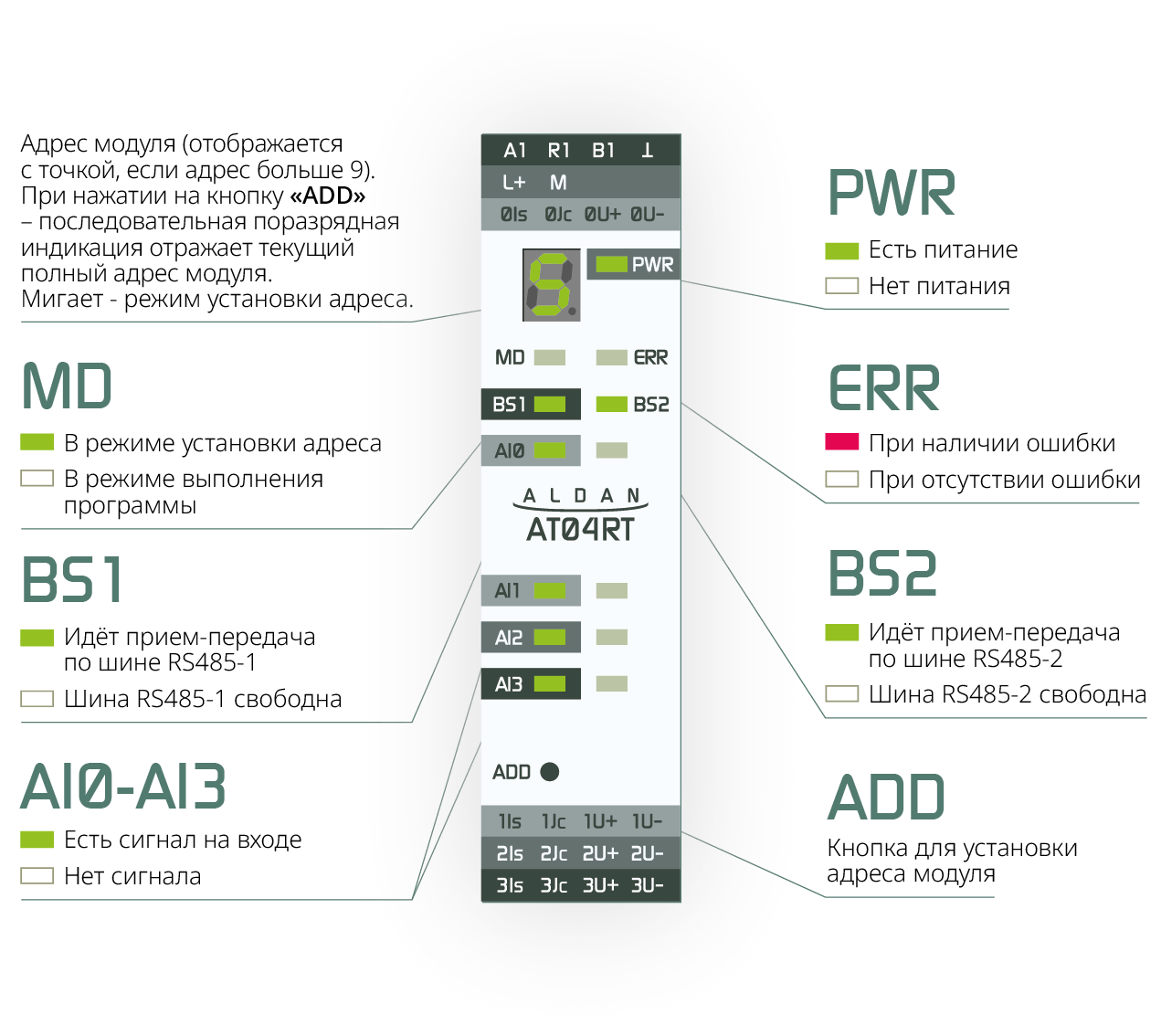

Световая индикация

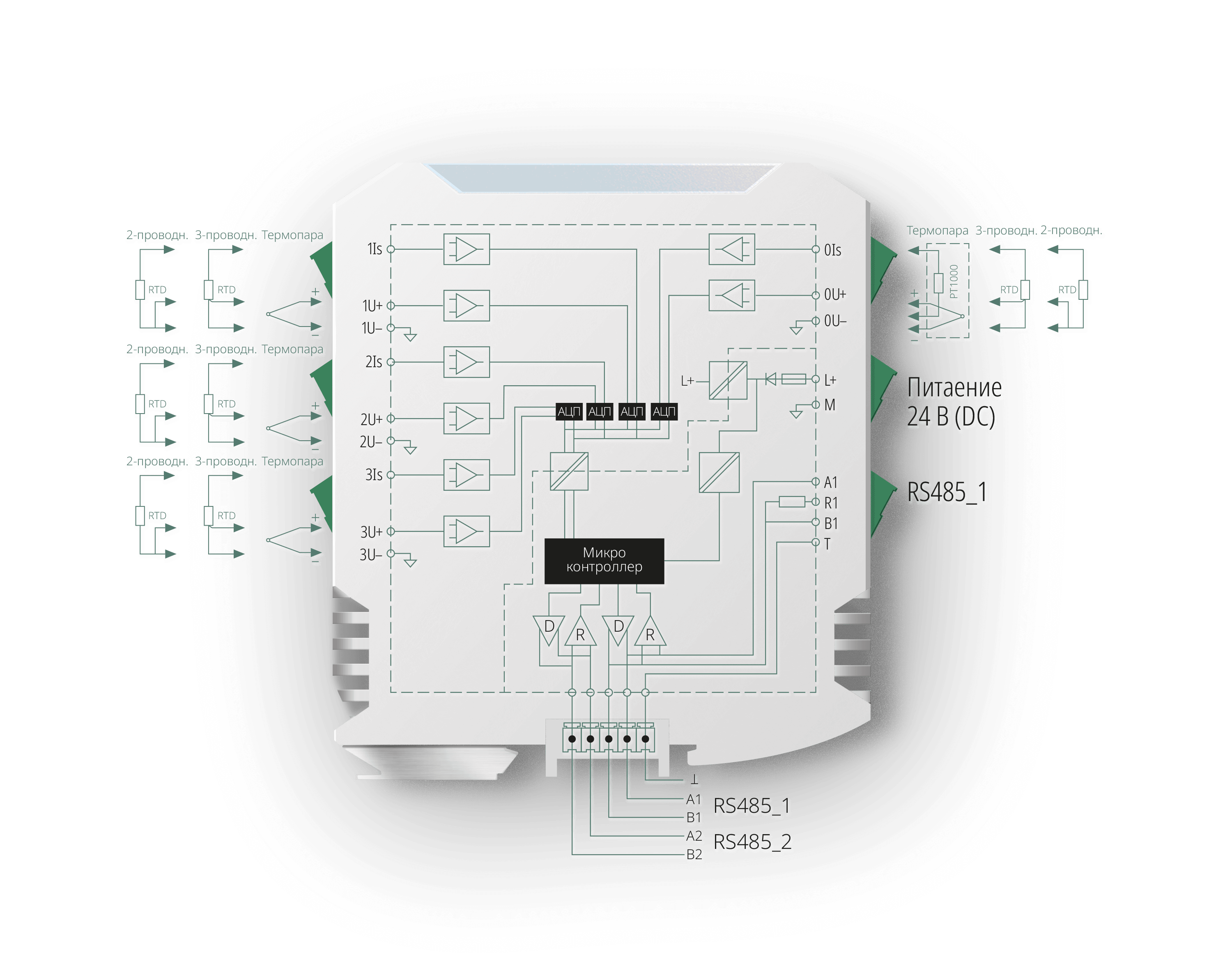

Схема подключения

Технические данные

Номинальное напряжение питания

24 В постоянного тока

Интерфейсы

2xRS-485

Допустимый диапазон напряжения питания

10,2…28,8 В постоянного тока

Скорость обмена по интерфейсам RS

До 3 Мбит/с

Защита от обратной полярности по питанию

Да

Протоколы

Modbus-RTU

Потребляемая мощность, не более

1 Вт при напряжении питания 24 В

Среднее время наработки между отказами по SN29500, лет

Количество входов

Рабочая температура

-45 °C ~ +55 °C
при установке на горизонтальной рейке

Сопротивление

≤ 20 Ом/на линию (RTD)

Относительная влажность

10% ~ 95%, без конденсации влаги

Полный диапазон

18 – 400 Ом, -8,5 – 85 мВ

Атмосферное давление

80 ~ 106 кПа

Погрешность компенсации

1°C (без учёта погрешности внешнего датчика Pt1000, диапазон измерения: -100°C ~ +200°C, длина медного провода сечением 1,0 мм² не более 20 м)

Температура хранения

-50 °C ~ +65 °C без воздействия прямых солнечных лучей

Пределы допустимой доп. погрешности от изменения температуры окружающего воздуха:

0,01%/°C (нормирующим значением для приведённой погрешности является диапазон входного сигнала)

Степень загрязнения

Разрядность AЦП

15 бит без учета знака

Размер Ш×В×Г

23×114,2×99,5 мм (без блоков зажимов)
23×114,2×107,8 мм (с блоками зажимов)

Тип защиты

TVS-диод

Уровень защиты

IP 20

Гальваническая изоляция

Между каналами

Нет

Между полевой и внутренней частями

Есть

Между питанием и полевой частью

Есть

Электрическая прочность изоляции

1500 В

Между питанием и внутренней частью

Есть

Диапазон и погрешности измерений

Тип входного сигнала

Диапазон измерений

Пределы доп. абс. погрешности
A1-M-AT04-00A1A

Пределы доп. абс. погрешности
A1-M-AT04-00A1C

Pt100 (α = 0.00385)

-200°C ~ +850°C

±0.2°C

±0.5°C

Cu50 (α = 0.00426)

-50°C ~ +200°C

±0.2°C

±0.5°C

Cu100 (α = 0.00426)

-50°C ~ +200°C

±0.2°C

±0.5°C

ТПП (R)

0°C ~ +1768°C

±3.0°C

±5.0°C

ТПП (S)

0°C ~ +1768°C

±3.0°C

±5.0°C

ТПР (B)

+500°C ~ +1820°C

±3.0°C

±5.0°C

TЖK (J)

-100°C ~ +1200°C

±0.5°C

±0.8°C

TMK (T)

-50°C ~ +400°C

±0.5°C

±0.8°C

TXK_H (E)

-150°C ~ +1000°C

±0.5°C

±0.8°C

TXA (K)

-100°C ~ +1372°C

±0.5°C

±0.8°C

ТНН (N)

-100°C ~ +1300°C

±0.8°C

±1.5°C

Другие типы сигналов и диапазоны могут быть доступны по запросу.

Характеристики зажимов

Возможность установки на разъем

Да

Сечение жесткого проводника мин.

0,2 мм²

Номинальный ток I_N

8 A

Сечение жесткого проводника макс.

2,5 мм²

Номинальное сечение

2,5 мм²

Сечение гибкого проводника мин.

0,2 мм²

Момент затяжки

0,4 Нм

Сечение гибкого проводника макс.

2,5 мм²

Заказные номера

ALDAN A1-M-AT04-00A1A

Модуль AT04RT, 4 аналоговых входа подключение TПС или ТП с термокомпенсацией

ALDAN A1-M-AT04-00A1C

Модуль AT04RT, 4 аналоговых входа подключение TПС (0,5%) или ТП с термокомпенсацией
