Мультиплексор HART ALDAN A1-M HM08I



8 каналов HART, разъём IDC

Модули мультиплексоры A1-M-HM08-20B0A предназначены для обмена данными с устройствами по протоколу HART.


HM08I
Файлы для скачивания:

Особенности конструкции

Модули имеют два встроенных интерфейса RS485 для обмена данными ведущими устройствами. Модули могут применяться в качестве ведомого устройства в составе распределённых систем управления и систем ввода-вывода ALDAN A1-M, в составе станций ввода-вывода, в составе сторонних систем как самостоятельное изделие.

Модуль позволяет передавать и принимать данные с HART-устройств с активным и пассивным сигналом 4-20 мА или 0-20 мА. Вход модуля подключается параллельно датчику и не мешает работе токовой петли 4-20 мА.

Модули A1-M-HM08-20B0A содержат 8 каналов подключения HART. Модули обеспечивают циклический последовательный опрос всех HART-устройств, подключенных по одному на каждый канал устройства.

Комплектация: модуль ALDAN A1-M-HM08I, шинный соединитель FBUS5, паспорт, ЛТД.

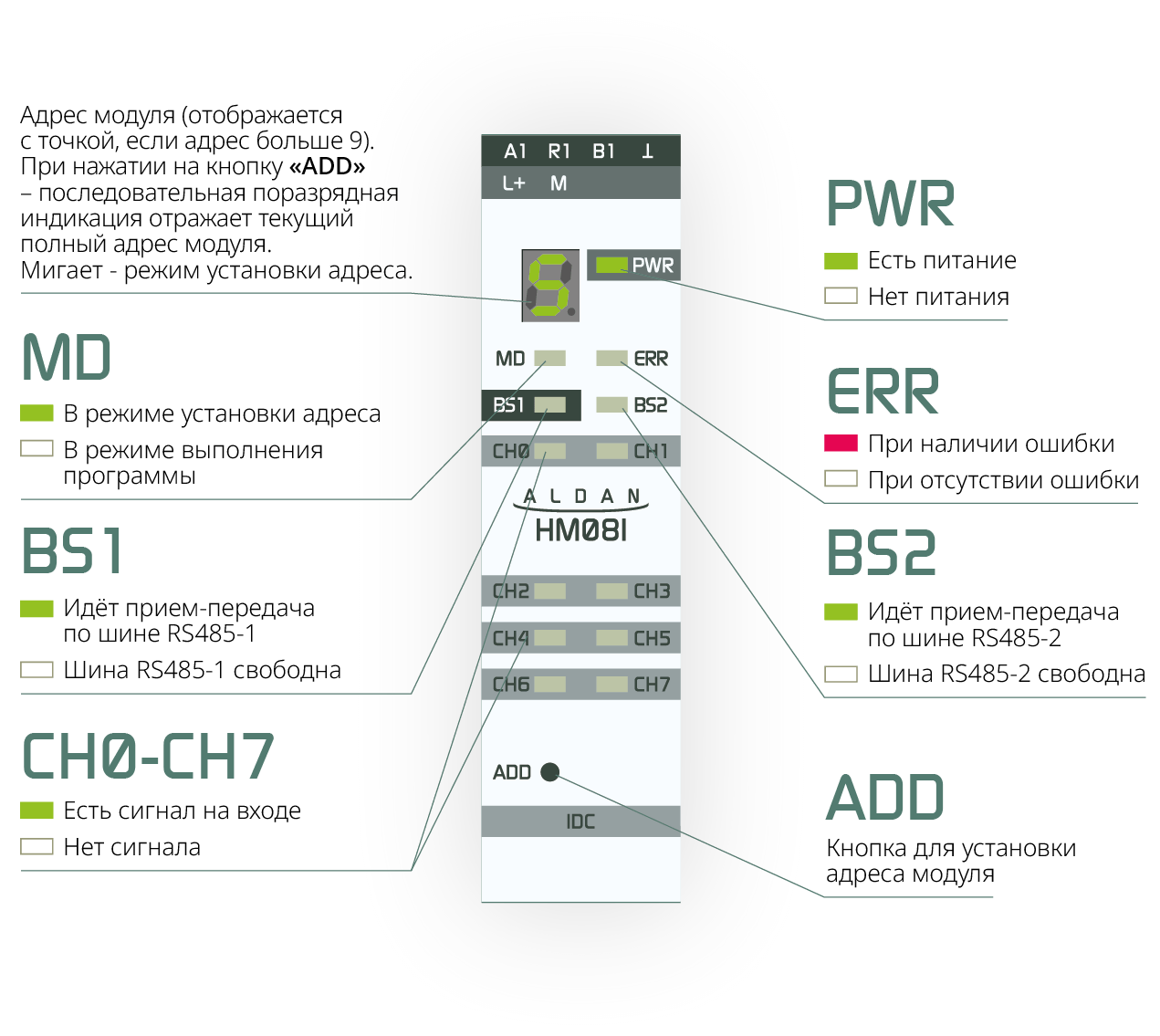

Световая индикация

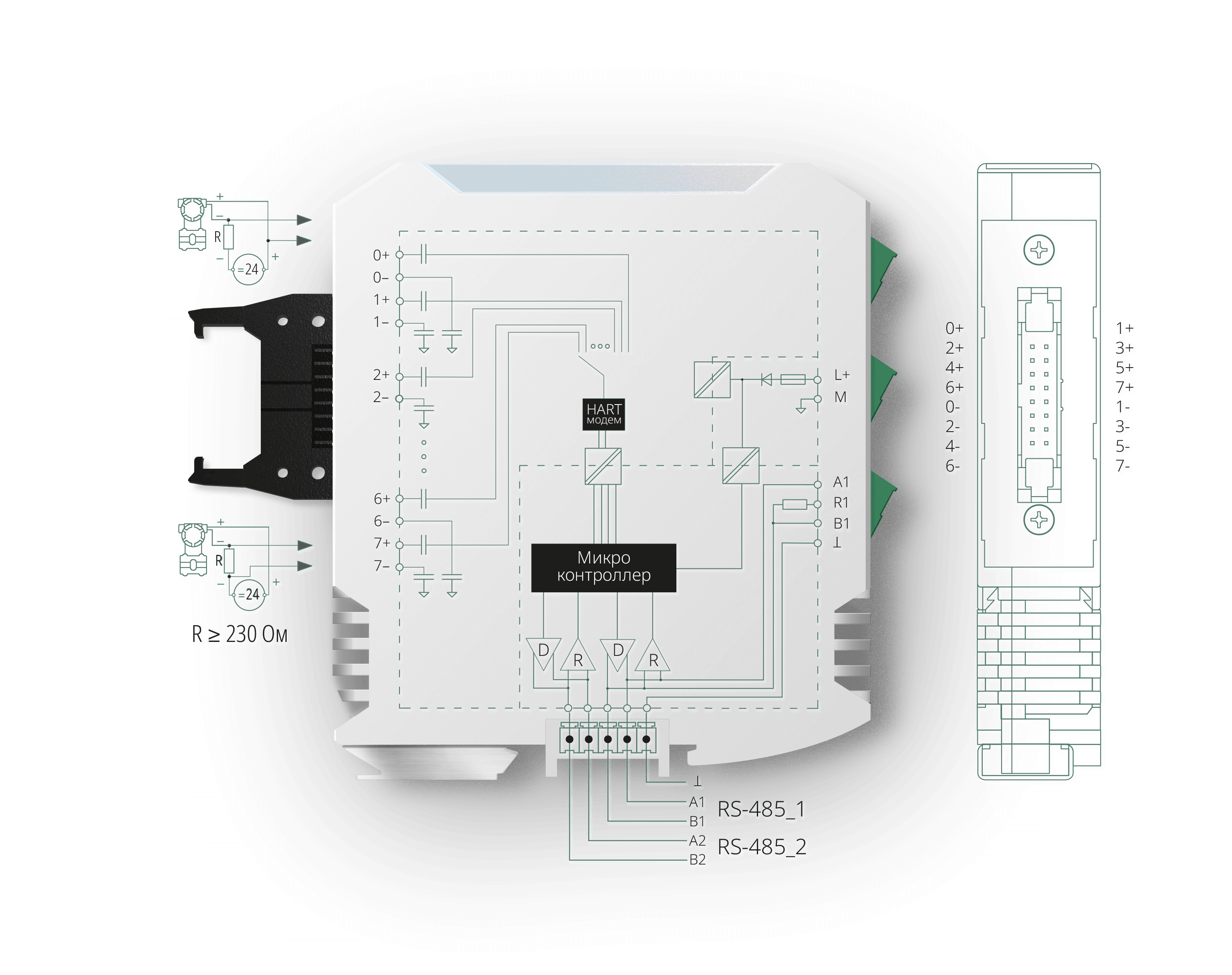

Схема подключения

Технические данные

Номинальное напряжение питания
24 В постоянного тока
Допустимый диапазон напряжения питания
10,2…28,8 В постоянного тока
Защита от обратной полярности по питанию
Да
Потребляемая мощность, не более
1 Вт при напряжении питания 24В
Количество каналов
8
Количество HART-модемов
1
Тип защиты
TVS-диод
Интерфейсы
2xRS-485
Скорость обмена по интерфейсам RS
До 3 Мбит/с
Протоколы
Modbus-RTU
Среднее время наработки между отказами по SN29500 модулей, лет
61
Рабочая температура
-45 °C ~ +55 °C при установке на горизонтальной рейке
Относительная влажность
10% ~ 95%, без конденсации влаги
Атмосферное давление
80 ~ 106 кПа
Температура хранения
-50 °C ~ +65 °C без воздействия прямых солнечных лучей
Степень загрязнения
2
Размер Ш×В×Г
23×114,2×131,7 мм
Уровень защиты
IP 20

Гальваническая изоляция

Между каналами
Да, через конденсаторы
Между питанием и полевой частью
Есть
Между питанием и внутренней частью
Есть
Между полевой и внутренними частями
Есть
Электрическая прочность изоляции между каналами
через конденсаторы до 100 В постоянного тока
Электрическая прочность изоляции между остальными цепями
1500 В

Характеристики зажимов

Возможность установки на разъем
Да
Номинальный ток IN
8 A
Номинальное сечение
2,5 мм²
Момент затяжки
0,4 Нм
Сечение жесткого проводника мин.
0,2 мм²
Сечение жесткого проводника макс.
2,5 мм²
Сечение гибкого проводника мин.
0,2 мм²
Сечение гибкого проводника макс.
2,5 мм²

Заказные номера

ALDAN A1-M-HM08-20B0A
Модуль мультиплексора HART HM08I,
8 каналов HART с IDC
