Модуль интерфейсный ALDAN A1-M IM03U



3 x RS-485, 1 x USB 2.0 Host, 1 x USB 2.0 Device

Модули ALDAN A1-M-IM03-10A0A (IM03U) предназначены для организации реек с модулями ввода/вывода, создания для вышестоящих систем или оборудования дополнительных независимых каналов связи по интерфейсам RS-485 и USB 2.0.



Особенности конструкции

Рейка с модулями ввода/вывода ALDAN A1-M состоит из одного (или двух в резервированной конфигурации) модуля IM03U и до двенадцати модулей ввода/вывода. Рейка с IM03U и модулями ввода/вывода может являться компонентом расширенной станции распределённого ввода-вывода на основе интерфейсного модуля IM02E2.

Модуль IM03U подключается к вышестоящей системе, например, к SCADA, к контроллеру или к модулю IM02E2 по интерфейсу USB2.0 и предоставляет вышестоящему устройству дополнительные изолированные интерфейсы RS485.

Для работы модуля IM03U не требуется формирование и загрузка какого-либо файла конфигурации, достаточно наличие драйвера в операционной системе компьютера или контроллера.

Комплектация: модуль ALDAN A1-M-IM03U, шинный соединитель FBUS5, паспорт, ЛТД.

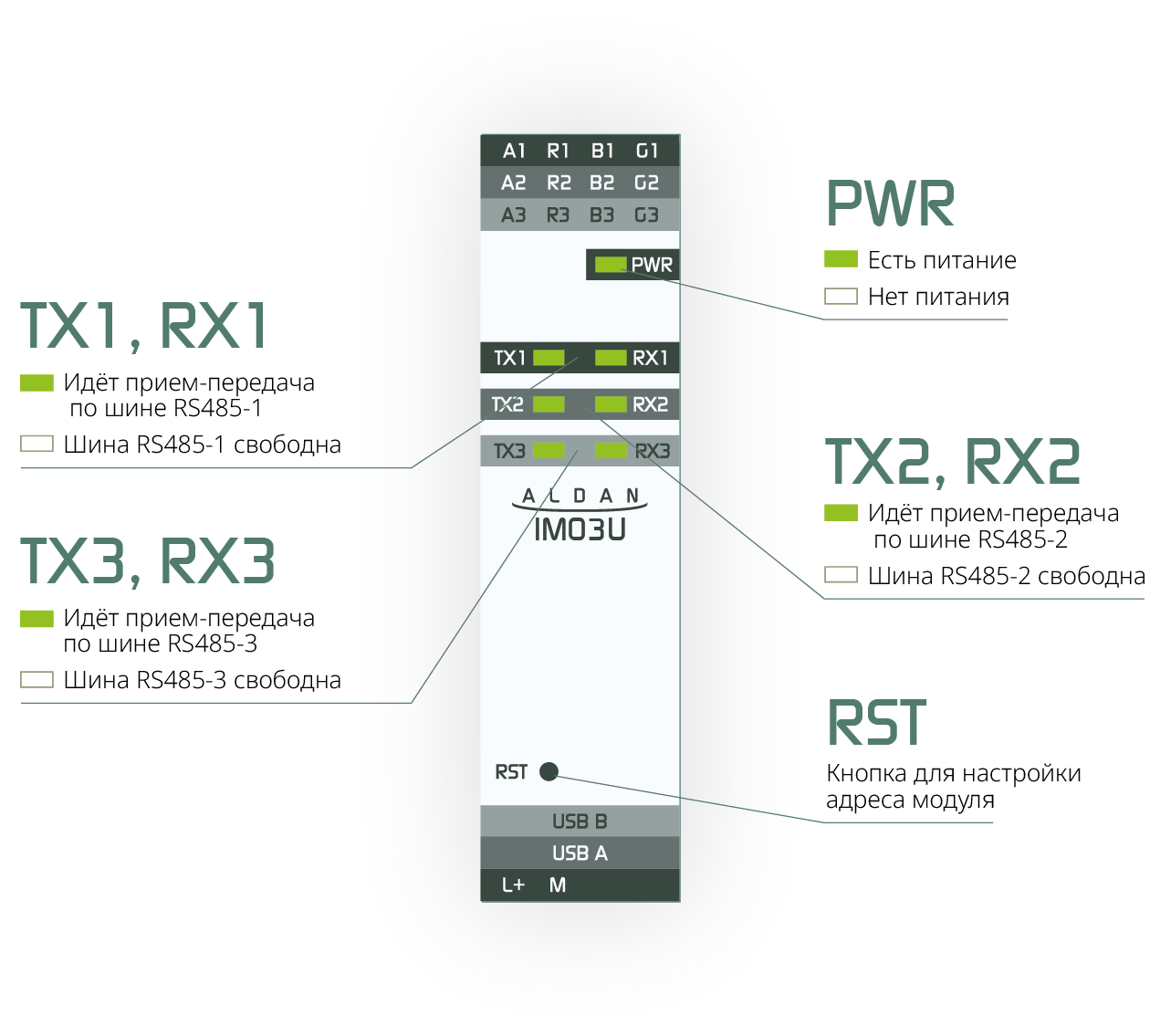

Световая индикация

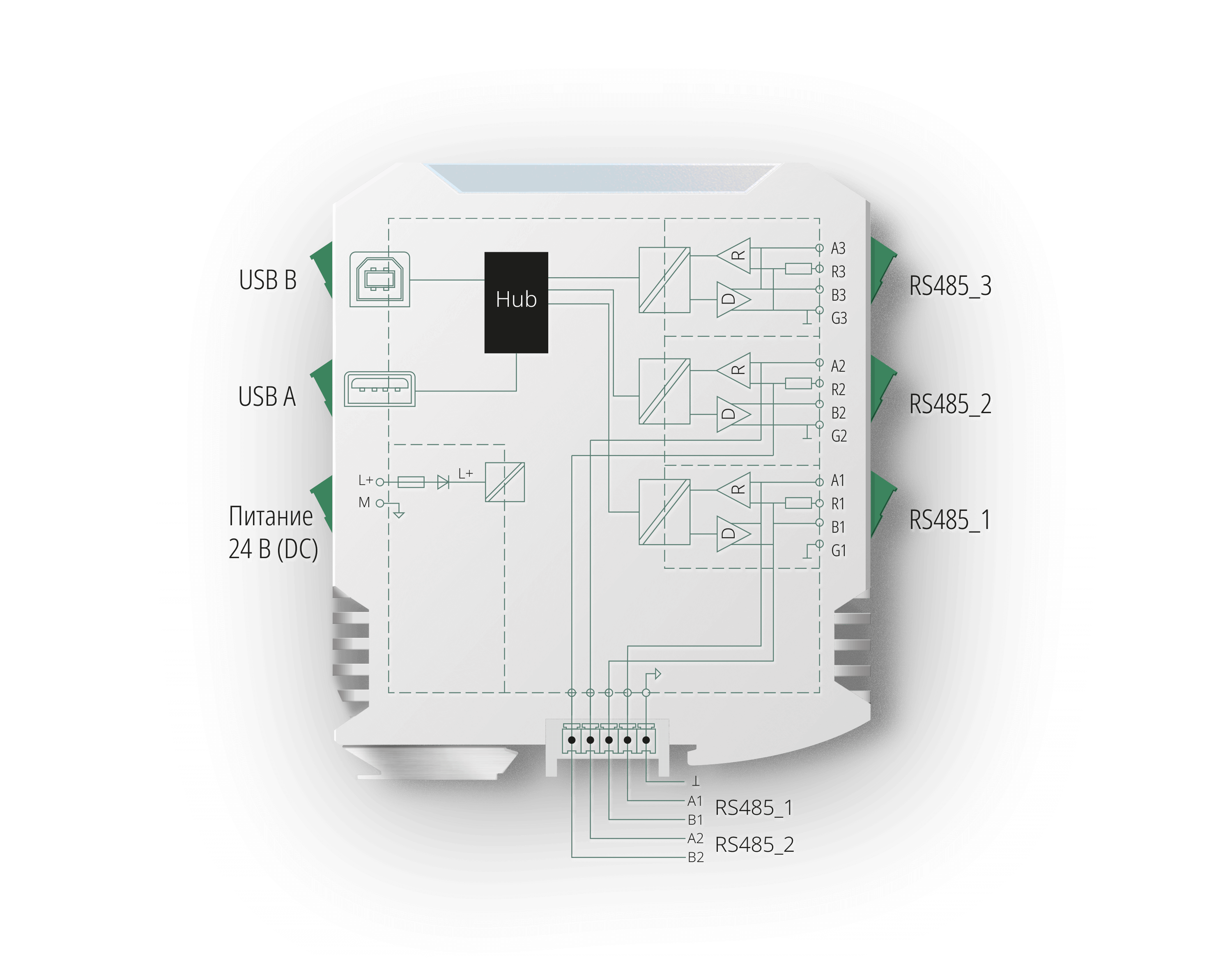

Схема подключения

Технические данные

Номинальное напряжение питания
24 В постоянного тока
Допустимый диапазон напряжения питания
10,2…28,8 В постоянного тока
Максимальная длительность прерывания напряжения питания
Время буферизации не менее 70 мс, при напряжении питания 24 В. При снижении напряжения питания время буферизации уменьшается
Защита от обратной полярности
Да
Потребляемая мощность, не более
1 Вт при напряжении питания 24 В (без нагрузки)
8 Вт при напряжении питания 24 В (с нагрузкой)
Интерфейсы
3xRS-485, USB 2.0 Host и USB 2.0 Device
Скорость обмена по задней шине RS-485
До 3 Мбит/с
USB 2.0
Разъём Type-A Host
Разъём Type-B Device
Среднее время наработки между отказами по SN29500, лет
46
Рабочая температура
-45 °C ~ +55 °C при монтаже на горизонтальной рейке
Относительная влажность
10% ~ 95%, без конденсации влаги
Атмосферное давление
80 ~ 106 кПа
Температура хранения
-50 °C ~ +65 °C без воздействия прямых солнечных лучей
Степень загрязнения
2
Размер Ш×В×Г
23×114,2×99,5 мм (без блоков зажимов)
23×114,2×107,8 мм (с блоками зажимов)
Уровень защиты
IP 20

Гальваническая изоляция

Между интерфейсами RS-485
Есть
Между питанием и интерфейсами RS-485
Есть
Между питанием и внутренней частью
Есть
Между интерфейсами RS-485 и внутренней частью
Есть
Электрическая прочность изоляции интерфейсов RS485
2500 В
Электрическая прочность изоляции питания
1000 В

Характеристики зажимов

Возможность установки на разъем
Да
Номинальный ток IN
8 A
Номинальное сечение
2,5 мм²
Момент затяжки
0,4 Нм
Сечение жесткого проводника мин.
0,2 мм²
Сечение жесткого проводника макс.
2,5 мм²
Сечение гибкого проводника мин.
0,2 мм²
Сечение гибкого проводника макс.
2,5 мм²

Заказные номера

ALDAN A1-M-IM03-10A0A
Модуль IM03U, организация рейки, либо доп. коммуникации, 3xRS485 с общей гальванической изоляцией, 1xUSBh, 1xUSBd
