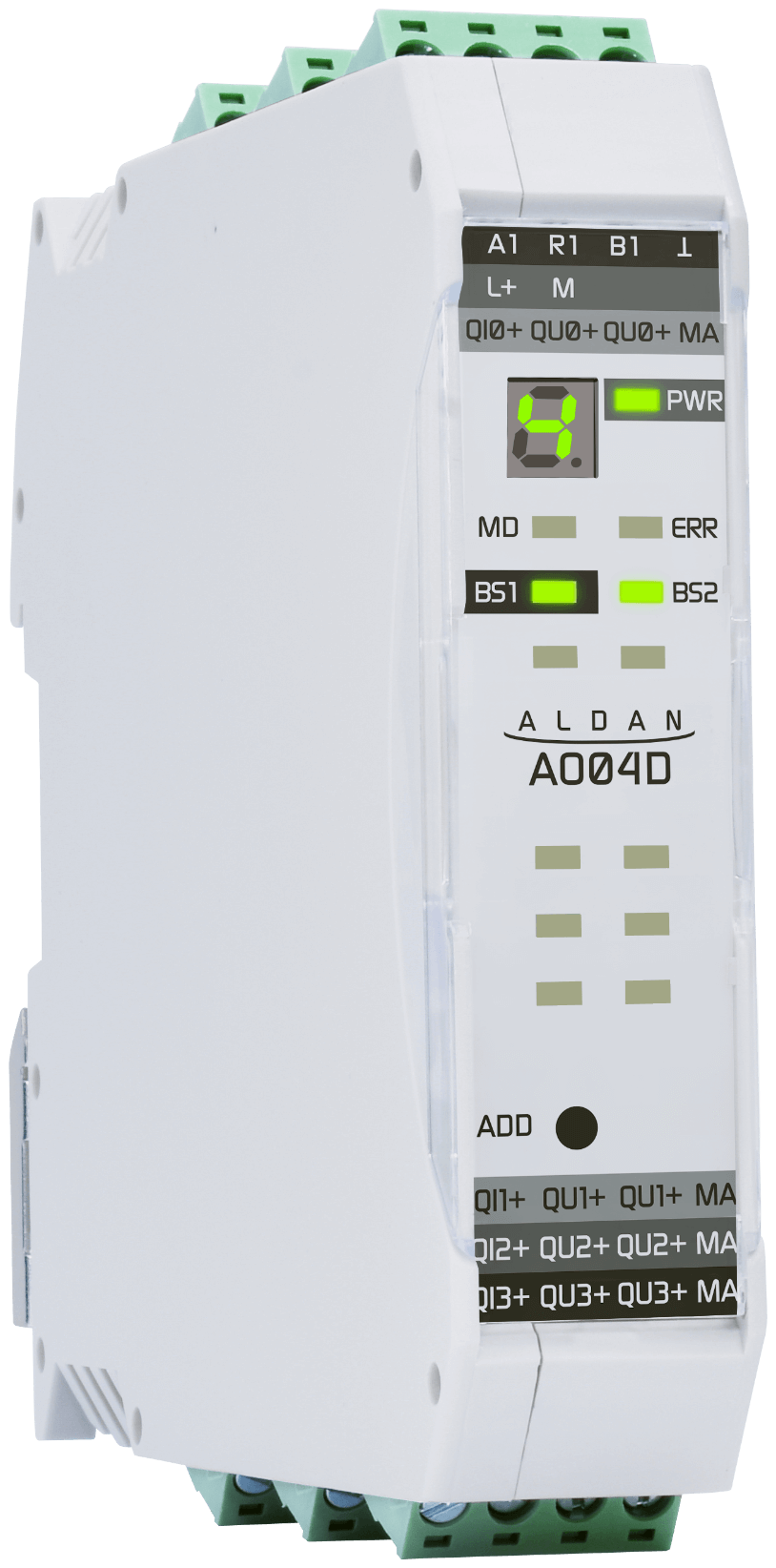

Модуль аналогового вывода ALDAN A1-M AO04D



4 аналоговых выхода 0/4-20 мА, 0/1-5 В, 0/1-10 В

Модули A1-M-AO04-00A3A, A1-M-AO04-00A3C, A1-M-AO04-02A3A, A1-M-AO04-02A3C, предназначены для формирования непрерывных сигналов постоянного тока и/или напряжения постоянного тока, обработки, сохранения информации в цифровом виде, обмена данными с ведущими устройствами по интерфейсам RS485.



Особенности конструкции

Модули могут применяться в качестве ведомого устройства в составе распределённых систем управления ALDAN A1-M, в составе станций ввода-вывода, в составе сторонних систем.

Диапазон формируемого сигнала зависит от конфигурации модуля и варианта исполнения и может лежать в следующих пределах:

  • от 0 до 20 мА;
  • от 4 до 20 мА;
  • от 0 до 5 В;
  • от 1 до 5 В;
  • от 0 до 10 В;
  • от 1 до 10 В.

Сигналы, формируются модулем на зажимах «0+», «1+», «2+», «3+». Все аналоговые выходы имеют общий опорный потенциал «MA».

Комплектация: модуль ALDAN A1-M-AO04D, шинный соединитель FBUS5, паспорт, ЛТД.

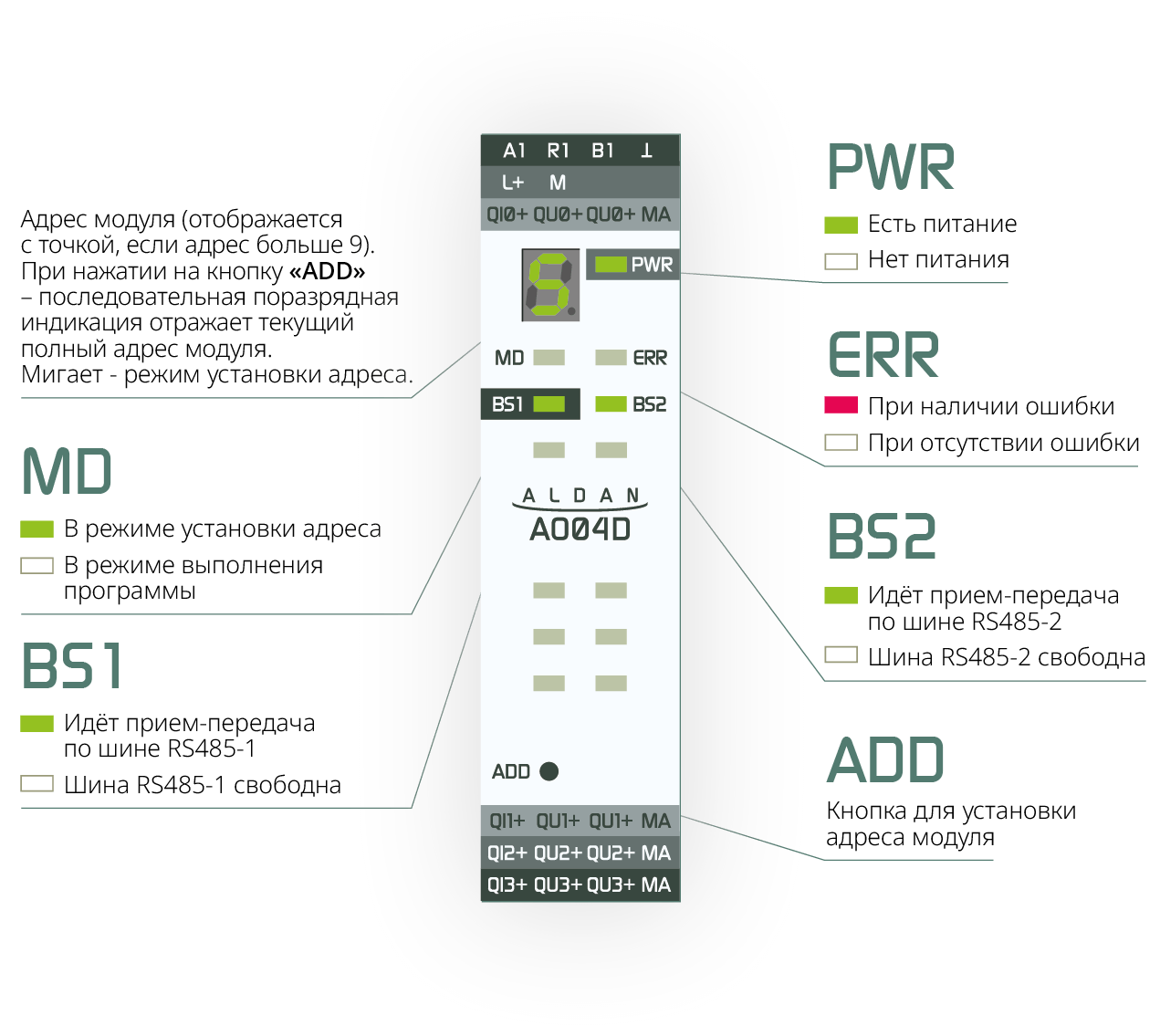

Световая индикация

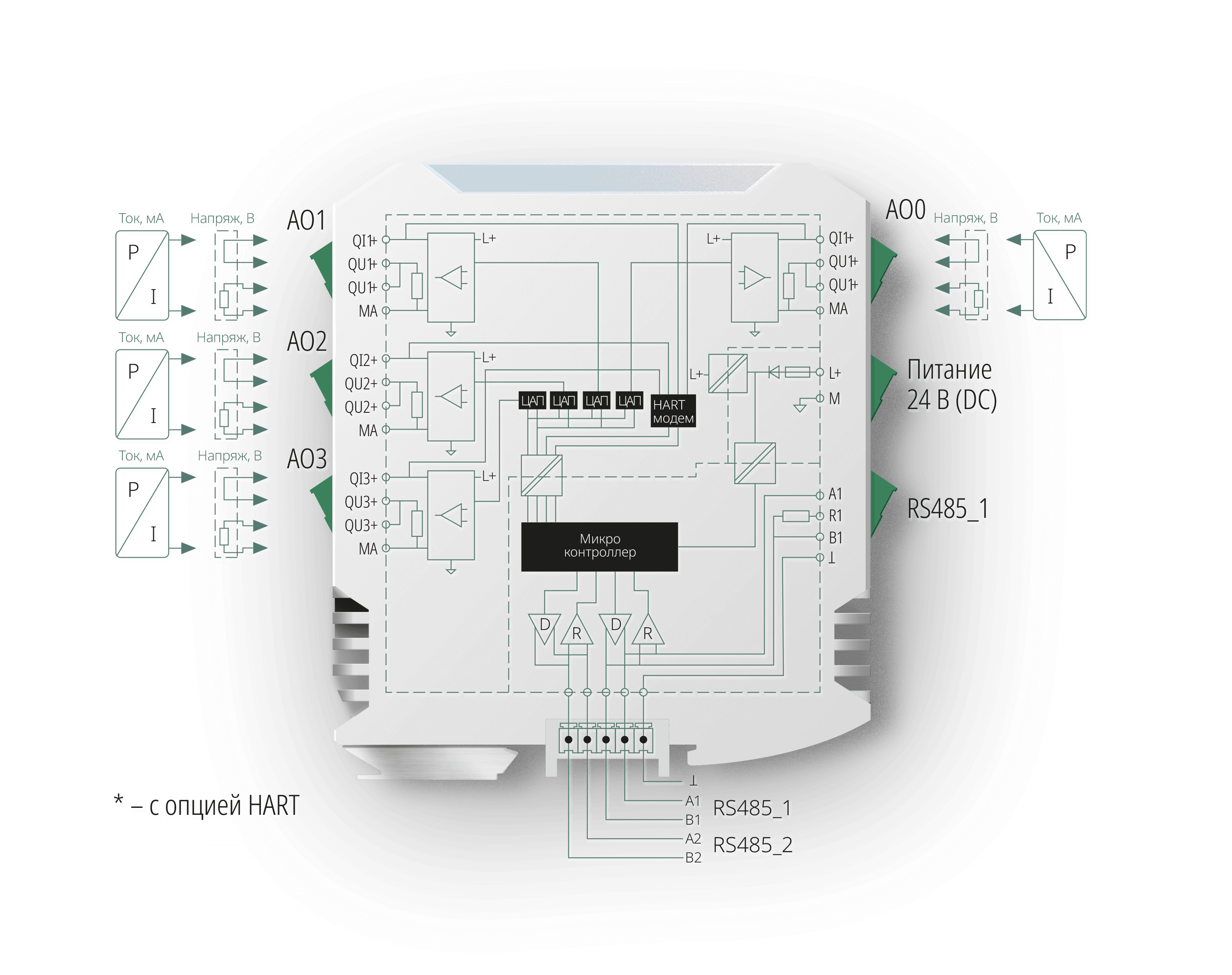

Схема подключения

Технические данные

Номинальное напряжение питания
24 В постоянного тока
Допустимый диапазон напряжения питания
10,2…28,8 В постоянного тока
Защита от обратной полярности по питанию
Да
Потребляемая мощность, не более
1,5 Вт при напряжении питания 24 В (без нагрузки)
12 Вт при напряжении питания 24 В (с нагрузкой)
Количество выходов
4
Выходные диапазоны:
для A1-M-AO04-00A3
для A1-M-AO04-02A3

0/4-20 мА и 0/1-5 В
0/4-20 мА и 0/1-10 В
Нагрузочная способность
810 Ом (при 20 мА),
730 Ом (при 21 мА)
Нагрузка на выходе, не менее
120 кОм (в режиме 0/1-5 В)
250 кОм (в режиме 0/1-10 В)
Пределы допускаемой приведенной погрешности генерации в нормальных условиях для A1-M-AO04-00A3A, A1-M-AO04-02A3A
±0,1% (генерация силы постоянного тока)
±0,3% (генерация напряжения постоянного тока)
Пределы допускаемой приведенной погрешности генерации в нормальных условиях для A1-M-AO04-00A3C
±0,3% (генерация силы постоянного тока)
±0,5% (генерация напряжения постоянного тока)
Пределы допускаемой приведенной погрешности генерации в нормальных условиях для A1-M-AO04-02A3C
±0,2% (генерация силы постоянного тока)
±0,5% (генерация напряжения постоянного тока)
Предел допускаемой доп. погрешности от изменения температуры окружающего воздуха (нормирующим значением для приведенной погрешности является диапазон входного сигнала)
±0,007%/°С (генерация силы постоянного тока)
±0,015%/°С (генерация напряжения постоянного тока)
Разрядность
16 бит
Значение наименьшего значащего разряда
0,381 мкА
Время установки полного диапазона изменения сигнала типовое
3 мс (от 10 до 90%)
3 мс (от 90 до 10%)
Тип защиты
TVS-диод
Калибровка или поверка для поддержания номинальной точности
3 года
Интерфейсы
2xRS-485
Скорость обмена по интерфейсам RS
До 3 Мбит/с
Протоколы
Modbus RTU
Среднее время наработки между отказами по SN29500 модулей, лет
40
Рабочая температура
-45 °С ~ +55 °С при установке на горизонтальной рейке
Относительная влажность
10% ~ 95%, без конденсации влаги
Атмосферное давление
80 ~ 106 кПа
Температура хранения
-50 °С ~ +65 °С без воздействия прямых солнечных лучей
Степень загрязнения
2
Размер Ш×В×Г
23×114,2×99,5 мм (без блоков зажимов)
23×114,2×107,8 мм (с блоками зажимов)
Уровень защиты
IP 20

Гальваническая изоляция

Между каналами
Нет
Между питанием и полевой частью
Есть
Между питанием и внутренней частью
Есть
Между полевой и внутренней частями
Есть
Электрическая прочность изоляции
500 В

Характеристики зажимов

Возможность установки на разъем
Да
Номинальный ток IN
8 A
Номинальное сечение
2,5 мм²
Момент затяжки
0,4 Нм
Сечение жесткого проводника мин.
0,2 мм²
Сечение жесткого проводника макс.
2,5 мм²
Сечение гибкого проводника мин.
0,2 мм²
Сечение гибкого проводника макс.
2,5 мм²

Заказные номера

ALDAN A1-M-AO04-00A3A
Модуль AO04D, 4 аналоговых выхода 0-20мА, 4-20мА, 0-5В, 1-5В, питание =24 В, с общей Г/И
ALDAN A1-M-AO04-02A3A
Модуль AO04D, 4 аналоговых выхода 0-20мА, 4-20мА, 0-10В, 1-10В, питание =24 В, с общей Г/И
ALDAN A1-M-AO04-00A3C
Модуль AO04D, 4 аналоговых выхода 0-20мА, 4-20мА, 0,3%; 0-5В, 1-5В, 0,5%, питание =24 В, с общей Г/И
ALDAN A1-M-AO04-02A3C
Модуль AO04D, 4 аналоговых выхода 0-20мА, 4-20мА, 0,2%; 0-10В, 1-10В, 0,5%, питание =24 В, с общей Г/И
