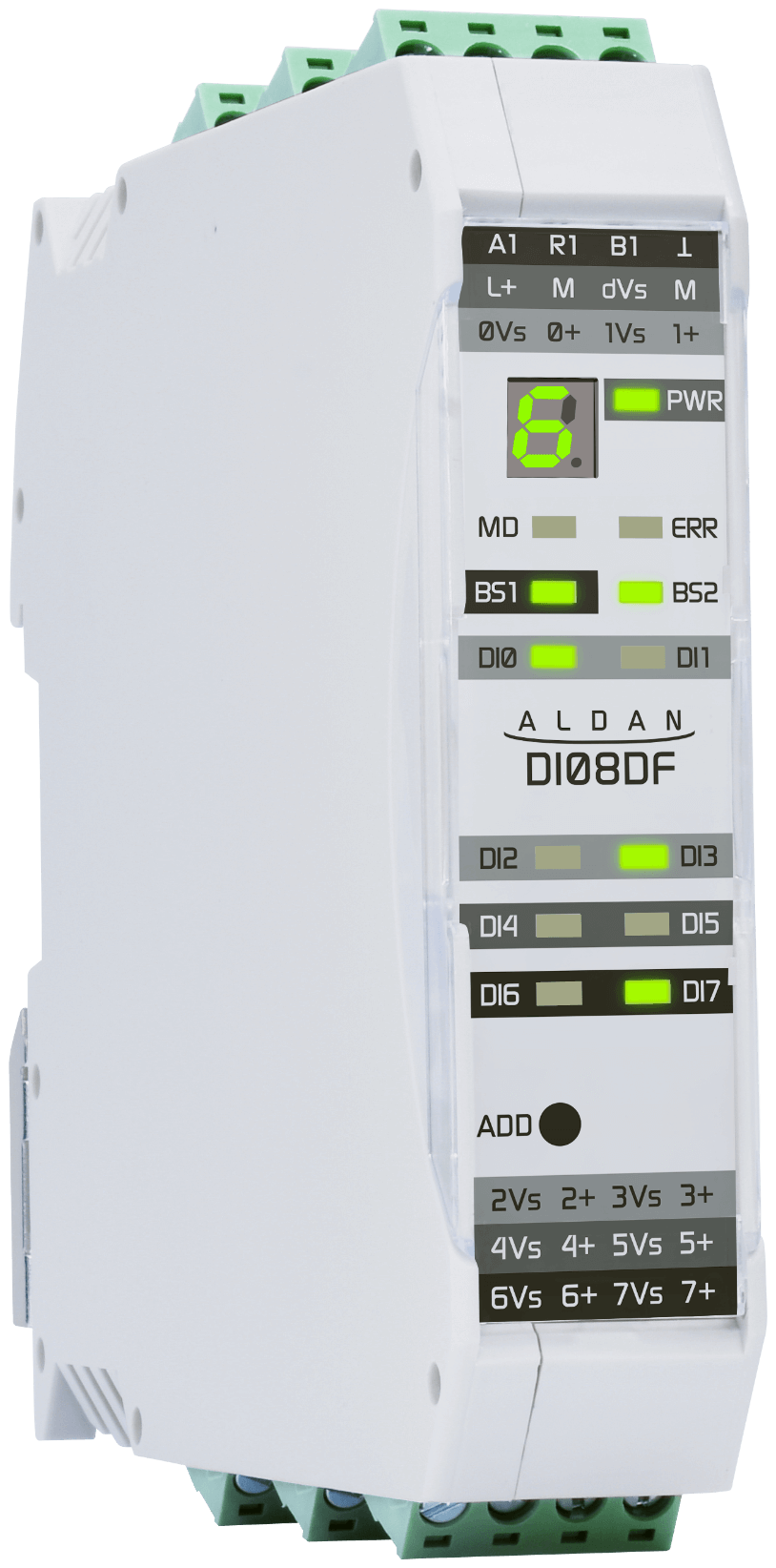

Модуль дискретного ввода ALDAN A1-M DI08DF



8 дискретных входов типа «сухой контакт» 24 В, 2 имп/част

Модули A1-M-DI08-11A1A предназначены для получения информации от датчиков с дискретным выходом типа «сухой» и потенциальный контакт, обработки, сохранения информации в цифровом виде, обмена данными с ведущими устройствами по интерфейсам RS485.



Особенности конструкции

Модули могут применяться в качестве ведомого устройства в составе распределённых систем управления ALDAN A1-M, в составе станций ввода-вывода, в составе сторонних систем.

Модули содержат 8 входных каналов. На контактах «0Vs», «1Vs», «2Vs», «3Vs», «4Vs», «5Vs», «6Vs», «7Vs» постоянно присутствует напряжение питания защищённое от короткого замыкания, контакты «0+», «1+», «2+», «3+», «4+», «5+», «6+», «7+» являются сигнальными входами, приложенное к ним напряжение от 8 до 30 В будет прочитано прикладным программным обеспечением как логическая единица, напряжение от -30 до 6 В – как логический ноль.

Каналы 0 и 1 могут работать в режиме счёта импульсов.

Модули имеют дополнительный выход питания, защищённый от короткого замыкания самовосстанавливающимся предохранителем 100 мА.

Данный выход может использоваться, например, для питания датчиков с общим проводом.

Комплектация: Модуль ALDAN A1-M-DI08DF, шинный соединитель FBUS5, паспорт, ЛТД.

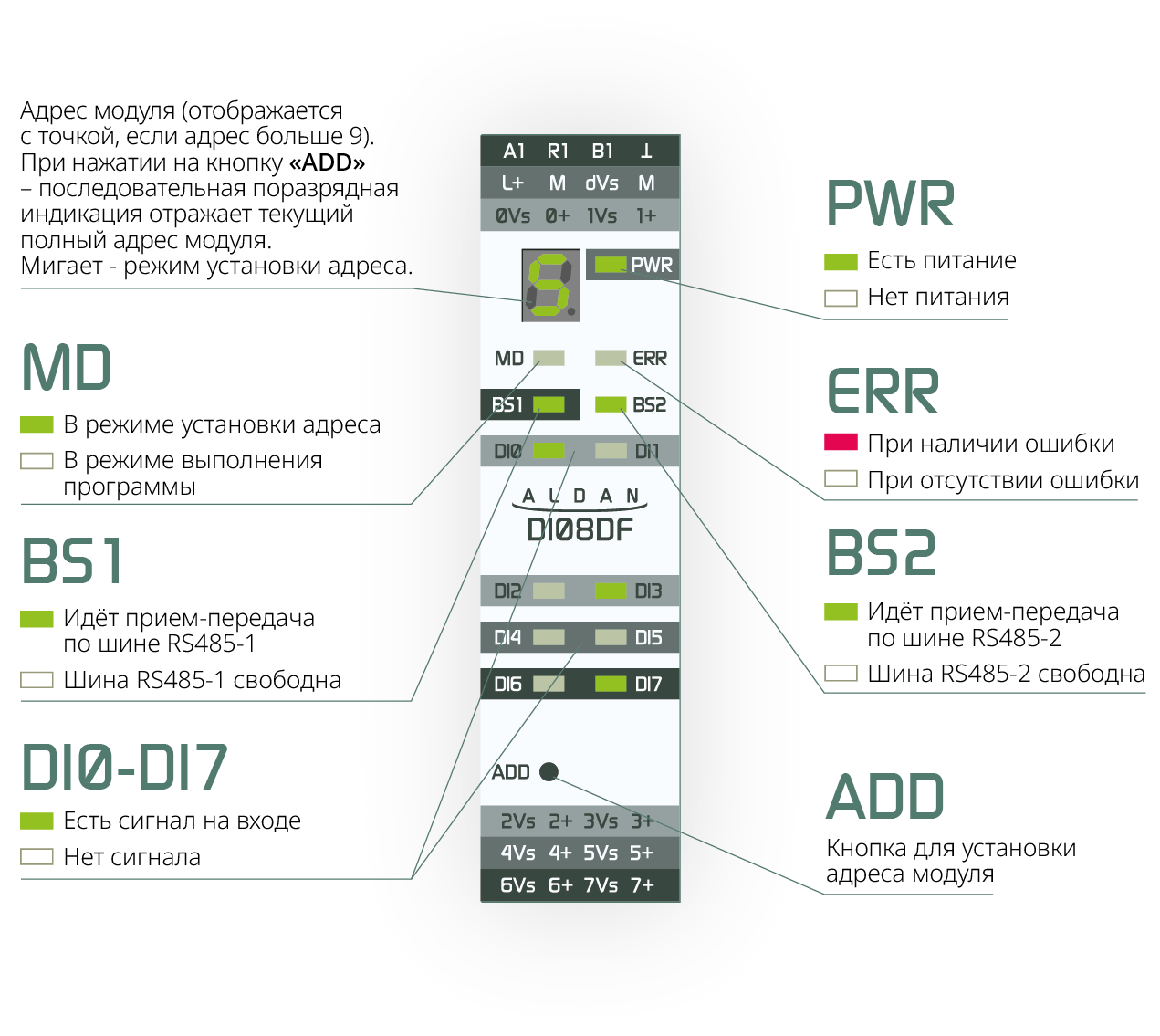

Световая индикация

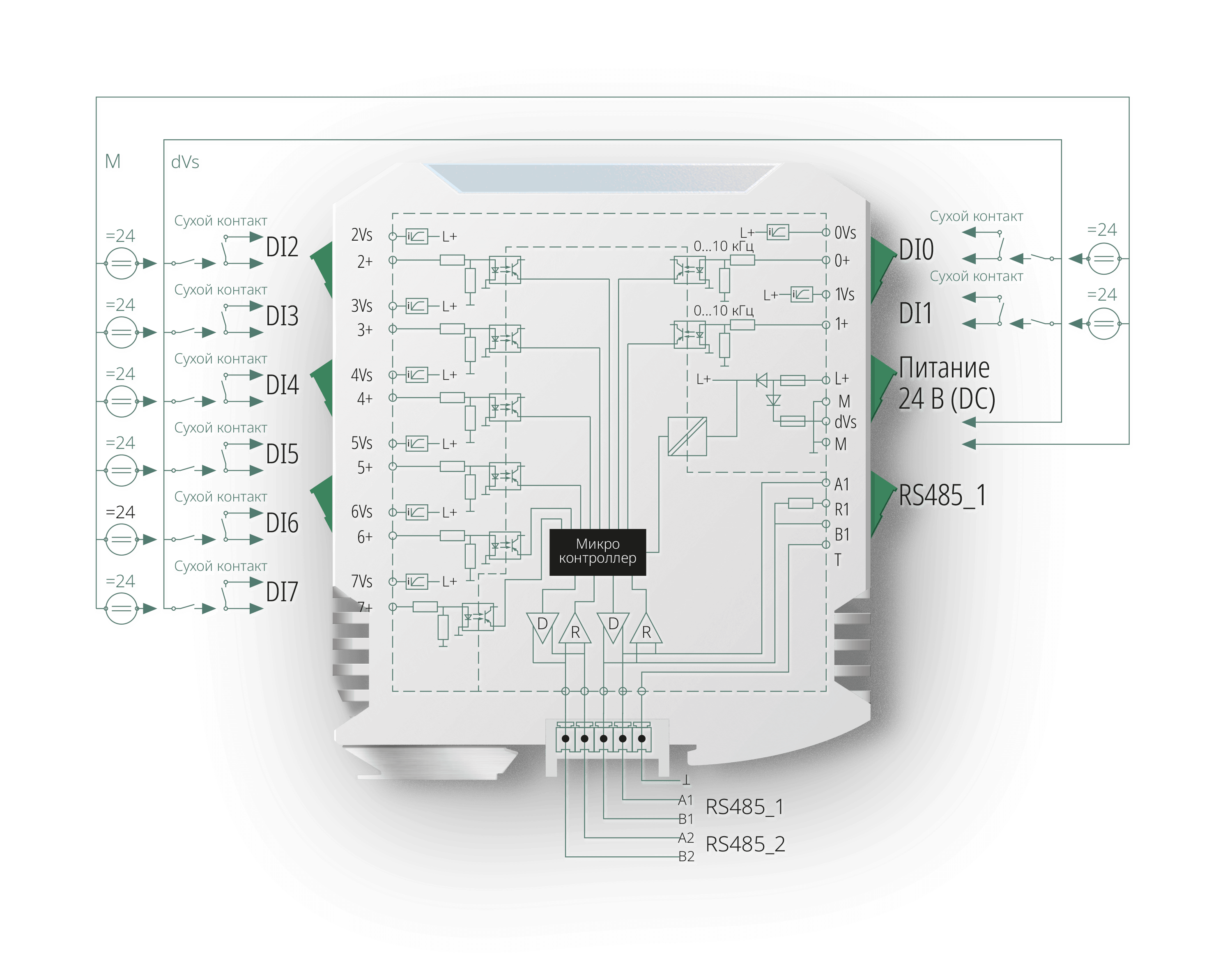

Схема подключения

Технические данные

Номинальное напряжение питания
24 В постоянного тока
Допустимый диапазон напряжения питания
10,2…28,8 В постоянного тока
Защита от обратной полярности по питанию
Есть
Потребляемая мощность, не более без нагрузки
1 Вт при напряжении питания 24 В (без нагрузки)
6 Вт при напряжении питания 24 В (с нагрузкой)
Ограничение нарастания входного тока питания при включении
Да, 0,25 А (для артикула ALDAN A1-M-DI08-11A1B)
Количество входов
8
Тип защиты
TVS-диод
Тип входа (по ГОСТ IEC 61131—2)
Тип 1
Уровень сигнала «1»
От 8 до 30 В при токе больше 2 мА
Уровень сигнала «0»
От -30 до 6 В при токе меньше 0,5 мА
Время задержки переключения для каналов 2...7 из «0» в «1» не более, мс
0,5
Время задержки переключения для каналов 2...7 из «1» в «0» не более, мс
0,5
Время задержки переключения для каналов 0, 1 из «0» в «1» не более, мс
0,5
Время задержки переключения для каналов 0, 1 из «1» в «0» не более, мс
0,5
Счет импульсов на каналах 0, 1 с частотой следования до, кГц
10
Входной ток дискретного входа
Не более 9 мА
(при напряжении питания 24 В)
Источник питания группы датчиков типа «сухой контакт», защищенный от короткого замыкания
один групповой источник
Umin = (Uin)-2,2В, предохранитель самовосстанавливающийся на 100 мА
Индивидуальный источник питания датчиков типа «сухой контакт», защищенный от короткого замыкания на общий провод
Umin = (Uin)-1,3 В (1 канал);
Umin = (Uin)-1,8 В (8 каналов);
Защита от К3;
Ток короткого замыкания ≈9 мА при 30 В;
Интерфейсы
2xRS-485
Скорость обмена по интерфейсам RS
До 3 Мбит/с
Протоколы
Modbus-RTU
Среднее время наработки между отказами по SN29500, лет
76
Рабочая температура
-45 °C ~ +55 °C при установке на горизонтальной рейке
Относительная влажность
10% ~ 95%, без конденсации влаги
Атмосферное давление
80 ~ 106 кПа
Температура хранения
-50 °C ~ +65 °C без воздействия прямых солнечных лучей
Степень загрязнения
2
Размер Ш×В×Г
23×114,2×99,5 мм (без блоков зажимов)
23×114,2×107,8 мм (с блоками зажимов)
Уровень защиты
IP 20

Гальваническая изоляция

Между каналами
Нет
Между питанием и полевой частью
Нет
Между питанием и внутренней частью
Есть
Между полевой и внутренними частями
Есть
Электрическая прочность изоляции
2500 В

Характеристики зажимов

Возможность установки на разъем
Да
Номинальный ток IN
8 A
Номинальное сечение
2,5 мм²
Момент затяжки
0,4 Нм
Сечение жесткого проводника мин.
0,2 мм²
Сечение жесткого проводника макс.
2,5 мм²
Сечение гибкого проводника мин.
0,2 мм²
Сечение гибкого проводника макс.
2,5 мм²

Заказные номера

ALDAN A1-M-DI08-11A1A
модуль DI08DF, 8 дискретных входов "сухой" или "потенциальный" контакт 24 В,
2 входа могут быть импульсными, питание 24 В
