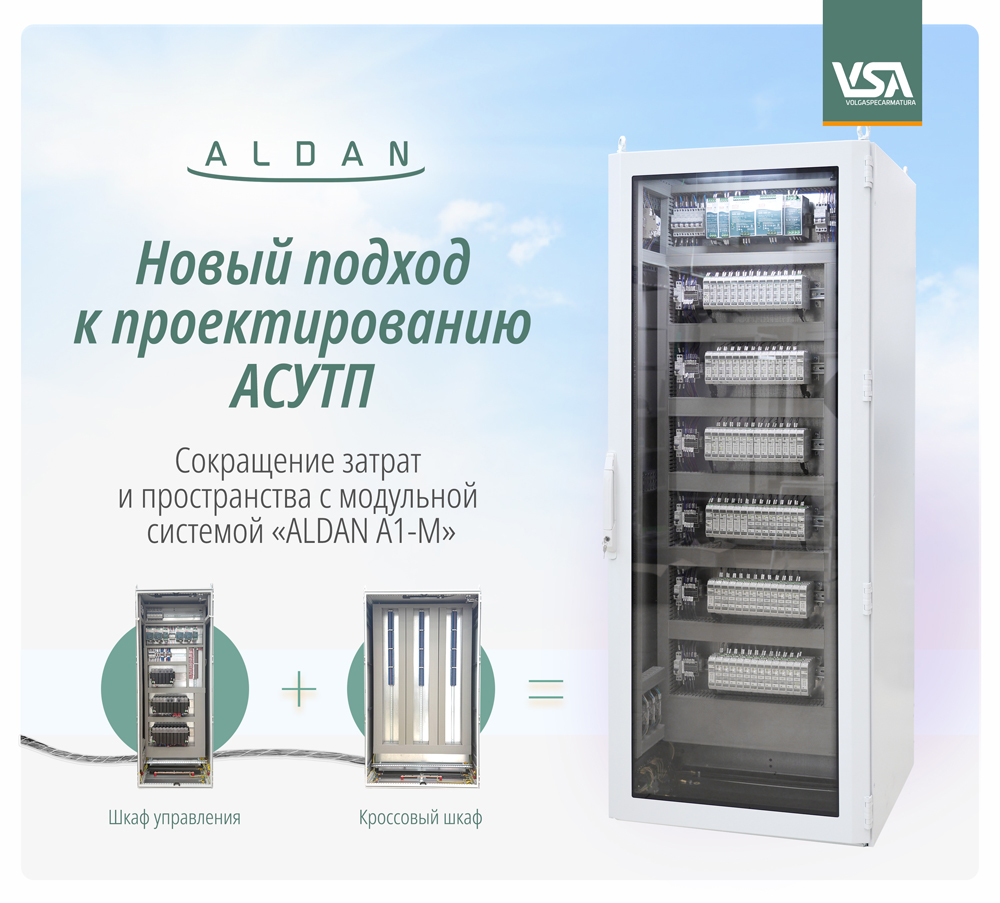

При традиционном подходе к разработке автоматизированных систем управления технологическими процессами (АСУТП) обычно используется два типа шкафов:

  • Шкафы управления, содержащие контроллеры и модули ввода/вывода.
  • Кроссовые шкафы, предназначенные для подключения и коммутации полевых кабелей.


Такое разделение обусловлено
особенностями контроллерного оборудования:

  • Невозможность прямого подключения полевых кабелей к модулям ввода/вывода:
    • количество клемм как правило меньше, чем количество жил, необходимых для подключения полевого устройства;
    • малый типоразмер клемм часто не соответствует сечению жил полевого кабеля.
  • Необходимость защиты контроллерного оборудования от неправильного подключения, коротких замыканий.
  • Необходимость обеспечения пылевлагозащиты контроллерного оборудования, заданного температурного режима.
  • Повышенные требования к квалификации обслуживающего персонала.


Система ALDAN A1-M позволяет отказаться от отдельного кроссового
шкафа за счет своих конструктивных особенностей:

Предназначена для работы в суровых условиях:

  • Модули имеют встроенную защиту от короткого замыкания, от статического электричества, от неправильного подключения питания или датчика.
  • Модули работают в диапазоне температур от -45°С до +55°С, что позволяет их установку в шкафы без дополнительного обогрева в большинстве климатических зон.
  • Есть специальное исполнение с повышенной устойчивостью к конденсации влаги и токопроводящей пыли.

Подключение полевого кабеля без промежуточных клемм:

  • Съемные клеммные колодки обеспечивают подключение жил сечением до 2,5 мм².
  • На модулях предусмотрены клеммы для подключения каждого провода полевого прибора.
  • Модули DO имеют нагрузочную способность до 0,5 А и обеспечивают одновременное питание до восьми соленоидных клапанов =24 В 0,3 А или до четырёх =24 В 0,5 А, без необходимости сборки схем с реле.
  • Наличие встроенных защит модулей позволяет отказаться от использования клемм с предохранителями.

Оптимальная плотность каналов:

  • Благодаря исполнению модулей с 4- и 8-каналами упрощается распределение сигналов по рейке в соответствии со следованием сигналов в кабеле. Например, в одном магистральном кабеле могут содержаться и аналоговые и дискретные сигналы с уровнем =24 В при этом модули для аналоговых и дискретных сигналов можно расположить рядом и использовать максимальное число каналов без пропуска.

ПРЕИМУЩЕСТВА НОВОГО ПОДХОДА.

Сокращение сроков и стоимости проектирования:

Прямое подключение полевых кабелей к модулям ввода/вывода исключает необходимость разработки дополнительных схем кроссовых соединений. Отсутствие межшкафных соединений сокращает объем кабельных журналов и монтажных схем. Отсутствие промежуточных клемм и релейных сборок уменьшает количество элементов на принципиальных схемах. Уменьшение количества шкафов сокращает объем разрабатываемых конструкторских чертежей.

Экономия места:

Полевые сигналы подключаются напрямую в шкаф АСУТП, при необходимости через промежуточные реле или барьеры искрозащиты, размещенные в этом же шкафу.

Сокращение времени монтажа:

Отсутствие межшкафного кабеля значительно сокращает время монтажа на объекте. Подключение к вышестоящим системам управления (ПЛК, SCADA) производится посредством интерфейсов Ethernet или RS-485 с возможностью резервирования.

Снижение капитальных и эксплуатационных затрат:

Отсутствие необходимости в отдельном кроссовом шкафе и уменьшение количества межшкафных соединений сокращает затраты на закупку, монтаж и обслуживание дополнительных комплектующих. Устойчивость к внешним воздействиям увеличивает срок службы оборудования, уменьшая затраты на обслуживание и ремонт.


Простота интеграции в большинство АСУТП

В конфигураторе АЛДАН реализован механизм экспорта проекта в формате PLCopen XML (IEC 61131-10) для передачи конфигурации в интегрированные среды разработки (IDE), такие как CODESYS, Siemens TIA Portal и другие совместимые платформы.

Это позволяет быстро настроить коммуникацию между системой ввода/вывода ALDAN A1-M и программируемыми контроллерами.

Перечень переменных вводится единожды в конфигураторе АЛДАН, и затем может быть использован в вышестоящих системах. Вся дальнейшая разработка программного обеспечения производится в привычной среде разработки используемого контроллера.
